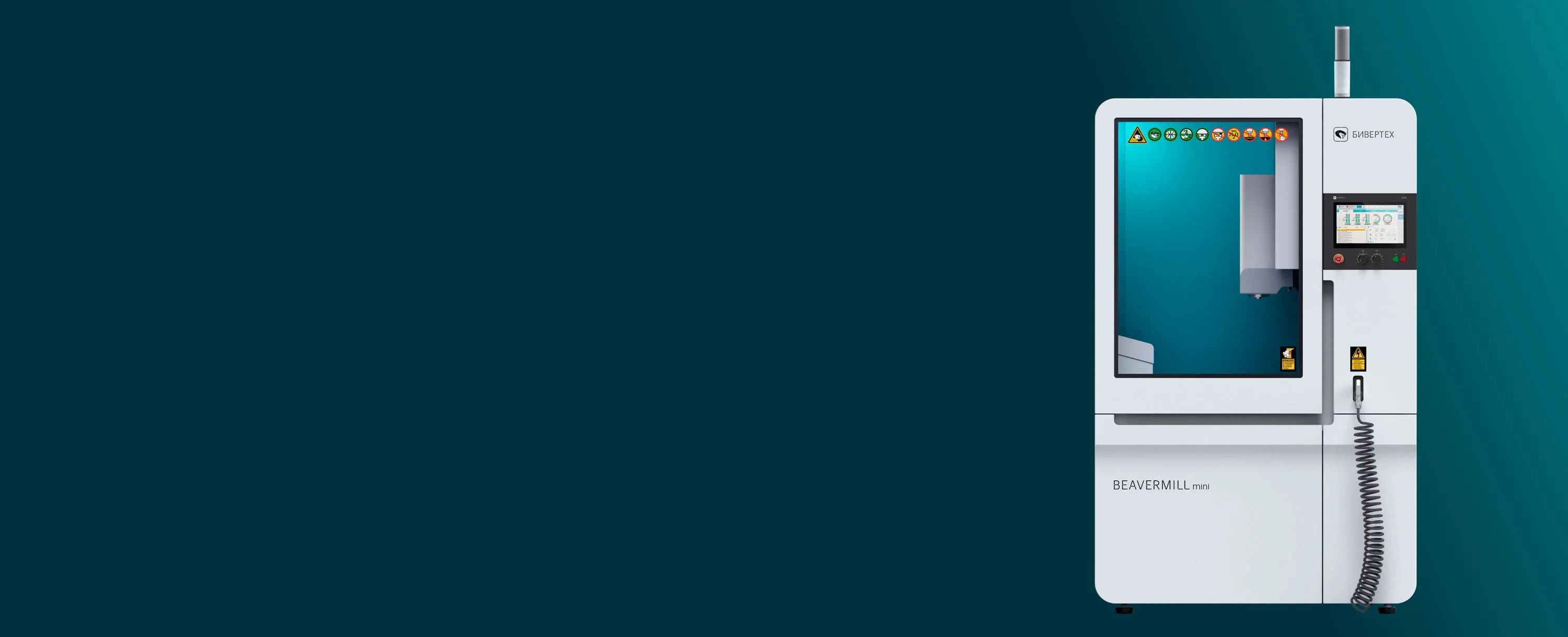

НЕПРЕВЗОЙДЕННАЯ КОМПАКТНОСТЬ

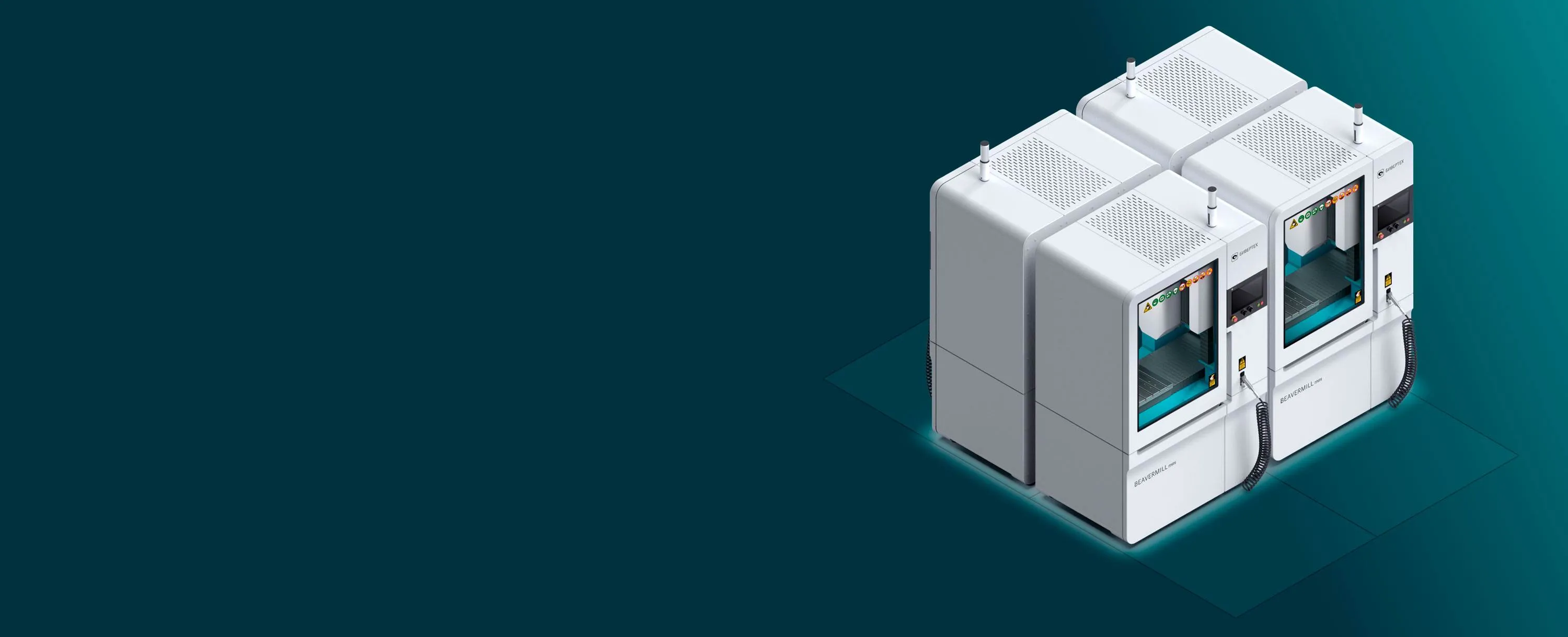

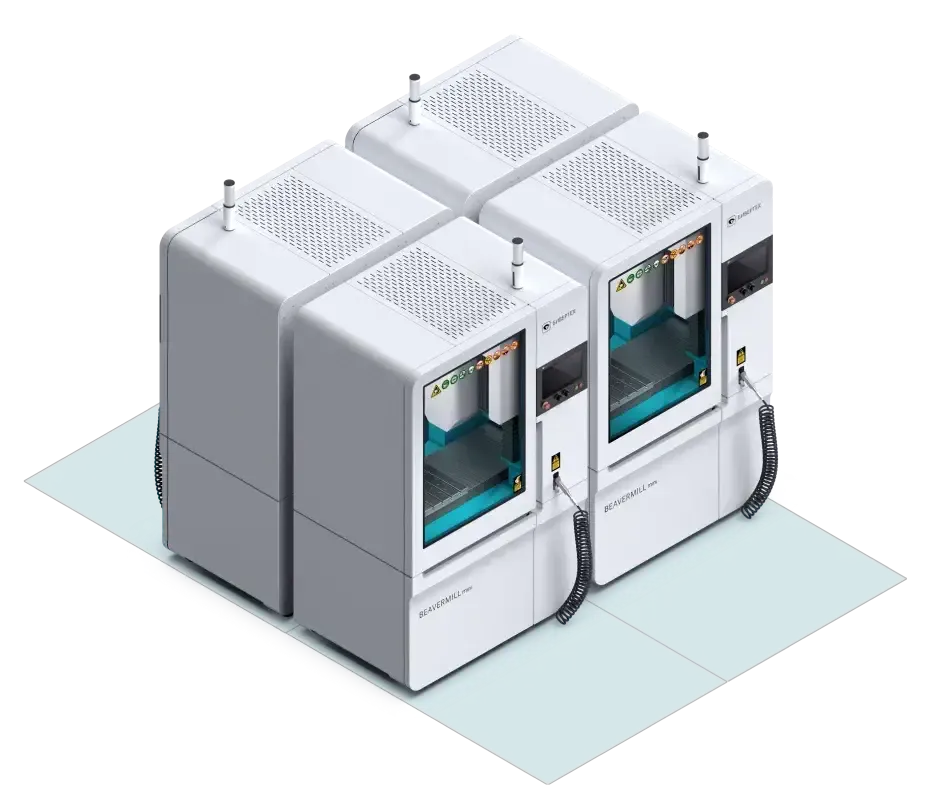

Занимаемая BEAVERMILL Mini площадь составляет всего 1 кв.м., а зоны обслуживания слева, справа и сзади не требуются. Станок можно устанавливать у стены, в нишах между стен, а также рядом с другим оборудованием.
Благодаря небольшому весу и компактности BEAVERMILL Mini можно перевозить в грузовом лифте, перемещать по узким коридорам и через небольшие дверные проемы . Установка и использование станка возможны в исследовательских лаборатриях, офисах и на других площадках непроизводственного типа.
БЕЗОПАСНЫЙ И ЭРГОНОМИЧНЫЙ

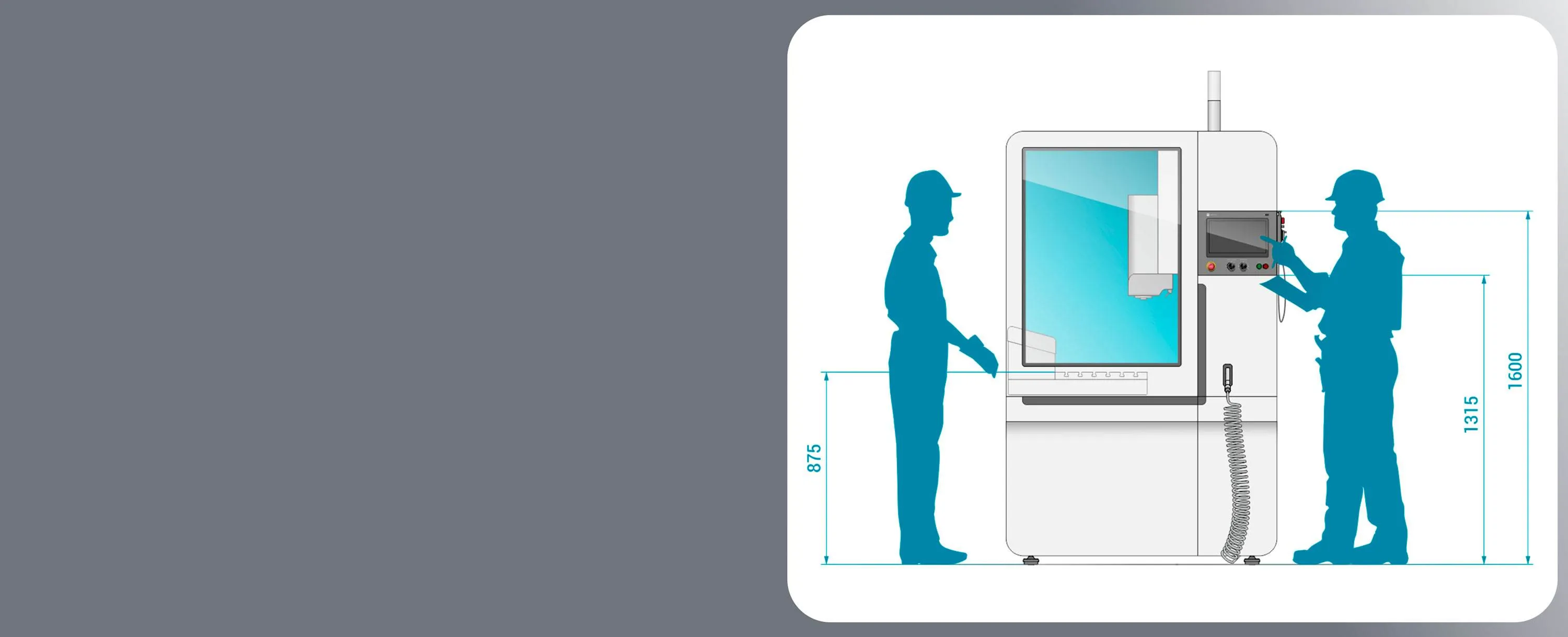

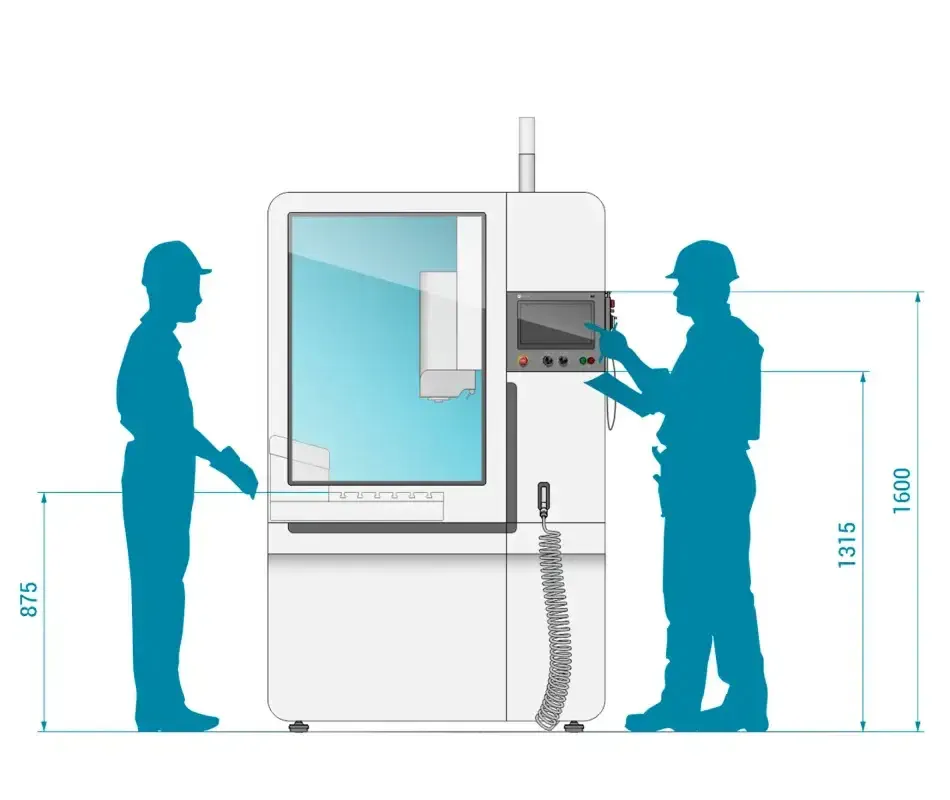

Станок BEAVERMILL спроектирован с учетом удобства работы оператора
Широкая распашная дверь и продуманная высота элементов делают возможным обслуживание из любого положения.
Благодаря панорамному остеклению из триплекса и бестеневой системе освещения рабочей зоны заготовка хорошо видна со всех сторон.
Триплекс — многослойное стекло, которое более чем в 2 раза превышает автомобильное по толщине. Безопасно и устойчиво к повреждениям.
Электрошкаф разработан таким образом, чтобы силовая электроника работала только в закрытом положении, что гарантирует безопасность оператора.
Станок соответствует европейскому стандарту безопасности ТР ТС 010/2011.
Гарантированная точность деталей
Профессиональная версия ВEAVEMILL Mini оснащена прецизионными шарико-винтовыми передачами и направляющими, что в совокупности с использованием цифровых сервоприводов с замкнутой обратной связью обеспечивает повышенную точность станка в соответствии с ГОСТ 17734-88.
Жесткий

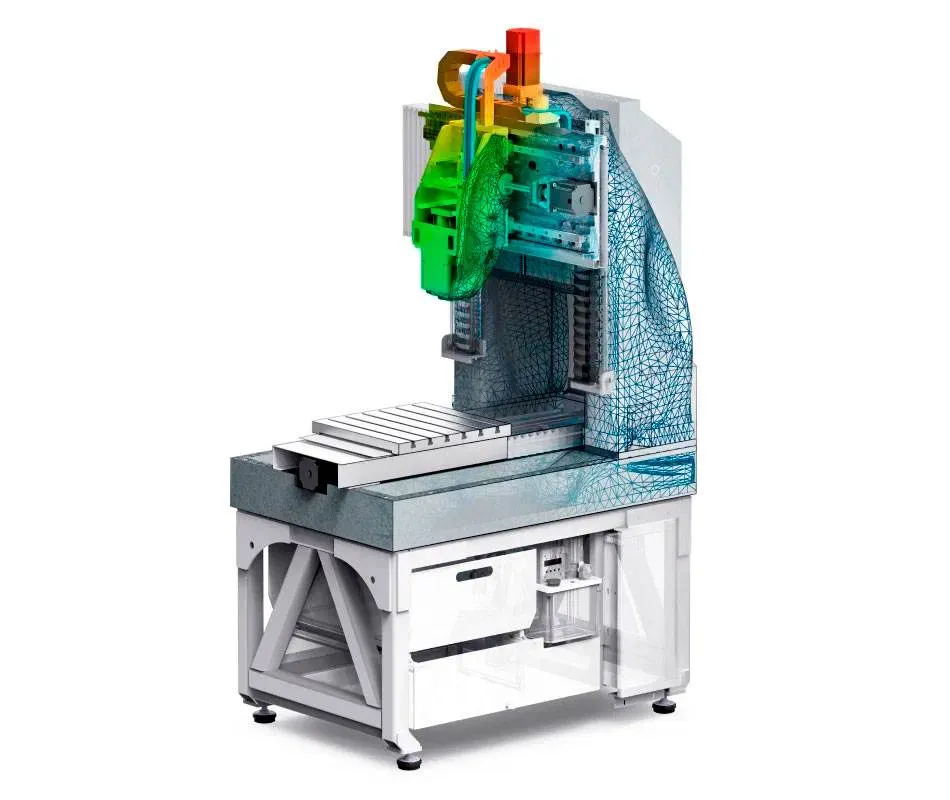

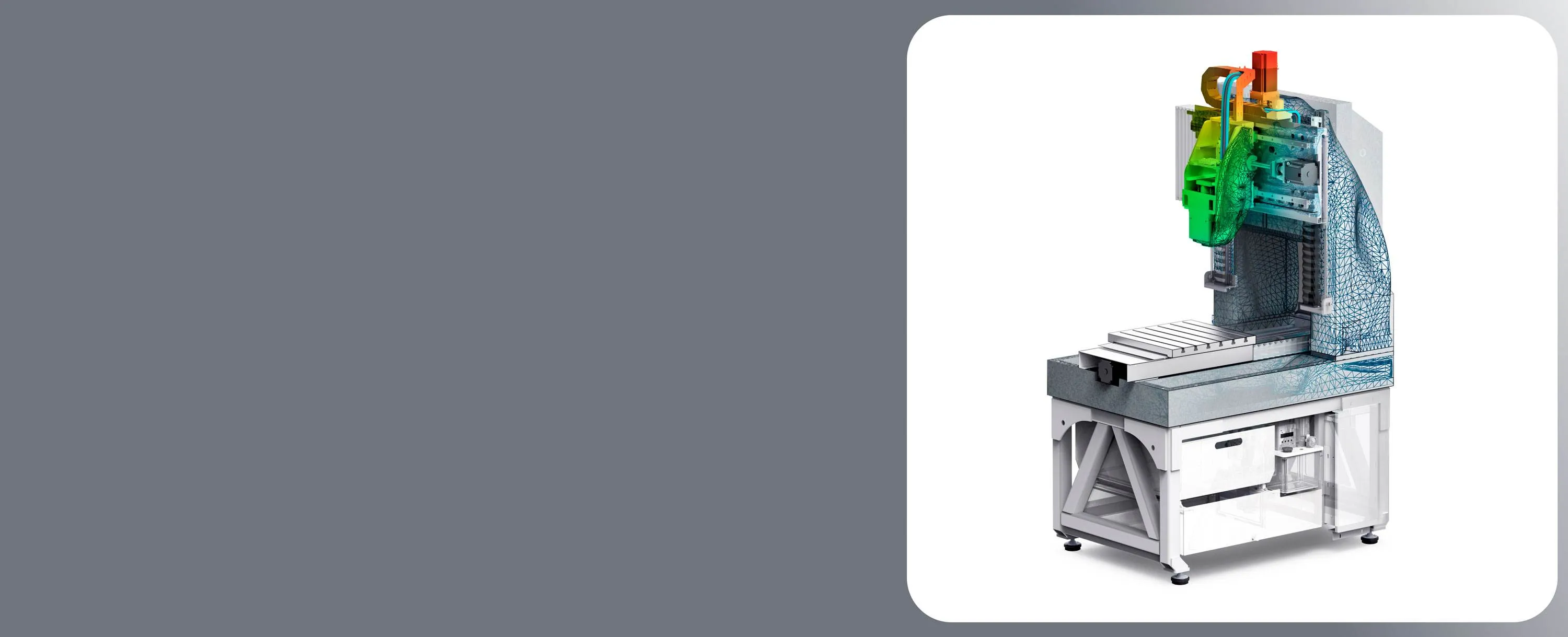

Станок ВEAVEMILL MINI спроектирован с помощью генеративного дизайна, а все структурные части рассчитаны с использованием систем инженерного анализа.
При весе всего в 1000 кг его жесткость и амплитудно-частотные характеристики свойственны станкам, которые в 2-4 раз тяжелее и габаритнее. Это позволяет обрабатывать пластики и металлы на невероятно малой площади.
Запатентованные решения компоновки в совокупности с превосходными демпфирующими свойствами синтетического диабаза позволили создать компактный станок с высокими динамическими характеристиками.
ТЕМПЕРАТУРНАЯ СТАБИЛЬНОСТЬ И ДЕМПФИРОВАНИЕ МАТЕРИАЛА
СТАНИНА BEAVERMILL ИЗГОТОВЛЕНА ИЗ ДИАБАЗА — СМЕСИ КВАРЦА, ГРАНИТА И ГАББРОДОЛЕРИТА.
Синтетический диабаз обладает превосходными виброгасящими свойствами, химической стойкостью и термической стабильностью, в отличие от чугуна, стали и других металлов.
Материал обеспечивает температурную и размерную стабильность на всем протяжении эксплуатации и гарантирует низкую шероховатость получаемых деталей.
Габбродолерит — это горная вулканическая порода природного происхождения, большая часть мировой добычи которой осуществляется в РФ.

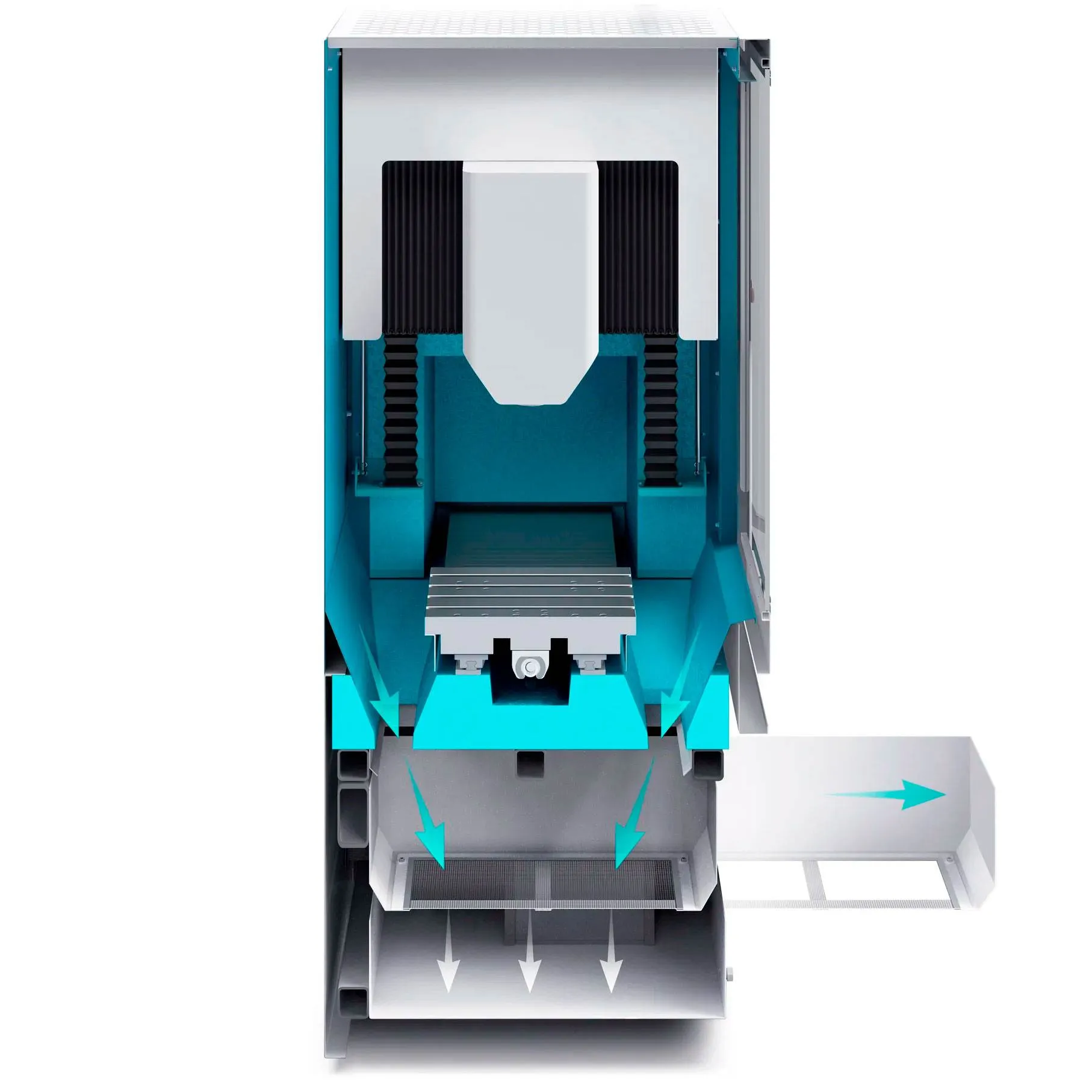

СИСТЕМА ПОДАЧИ СОЖ И УБОРКИ СТРУЖКИ
Бак СОЖ на 70 литров позволяет непрерывно подавать СОЖ в зону резания, а удобный и эргономичнsй контейнер для стружки объемом 40 литров обеспечивает очистку станка от стружки за минимальное время.
Двухуровневая система фильтрации СОЖ от стружки гарантирует долговременную работу насоса.
Система сепарации масла* отделяет смазывающую жидкость от СОЖ. Вихревой поток, создаваемый вращением крыльчатки, обеспечивает очистку от масляной пленки не только в зоне вращения, но и по всей площади бака, что сохраняет чистоту СОЖ и увеличивает срок ее службы.
*Опция, не входит в стандартную комплектацию.

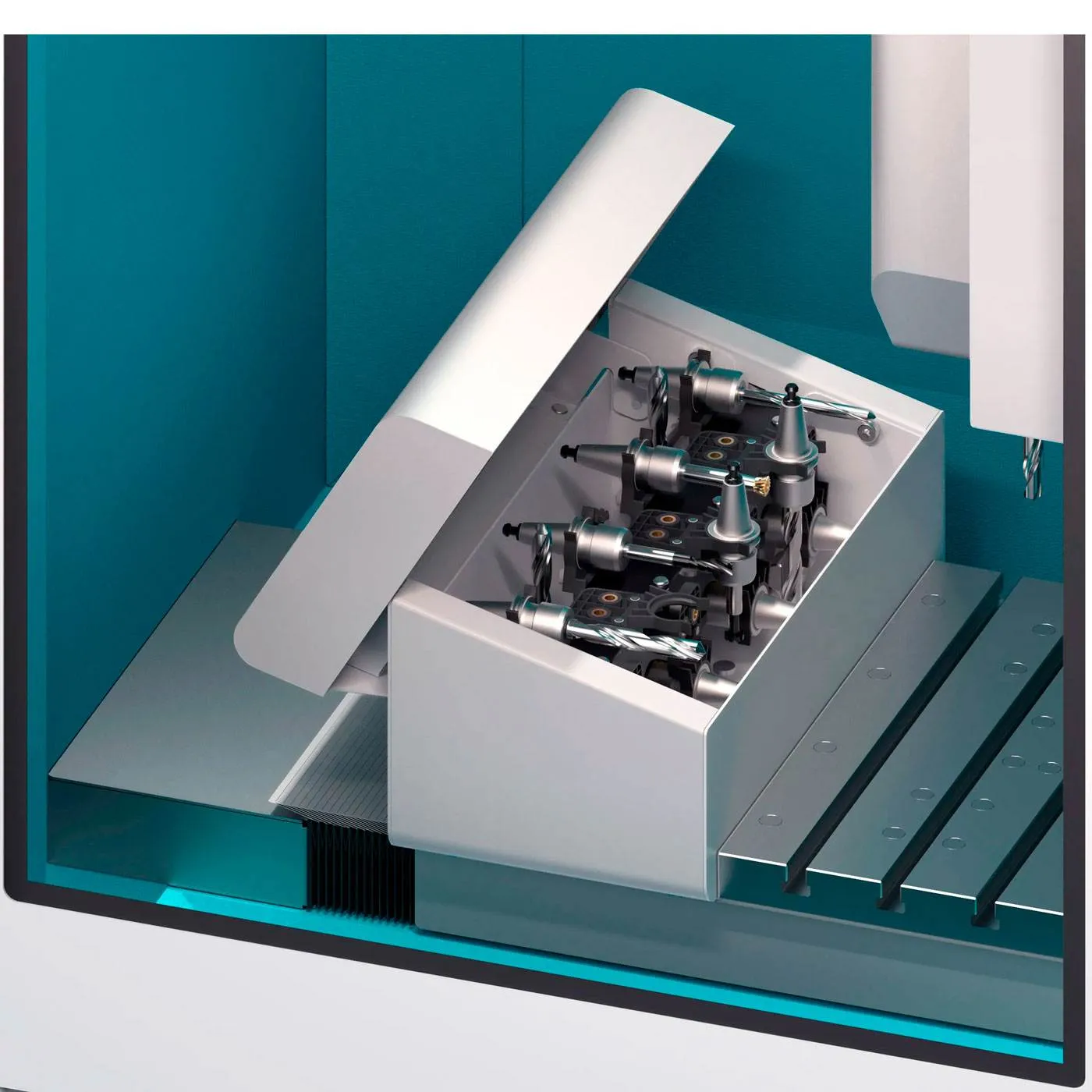

Автоматическая система смены инструмента
Запатентованная конструкция механизма автосмены роторного типа позволила разместить 14 инструментов в минимальном объеме, что позволяет вести обработку деталей сложных конфигураций с использованием большого количества инструментов.
Цифровой контроль положения ротора, на котором размещаются оправки, позволяет исключить ошибки при смене инструмента, а герметичная конструкция позволяет избежать налипания стружки на инструмент и оправки во время фрезерования.
Количество инструментов: 14
Максимальная длина инструмента: 100 мм
Максимальный вес инструмента: 1 кг

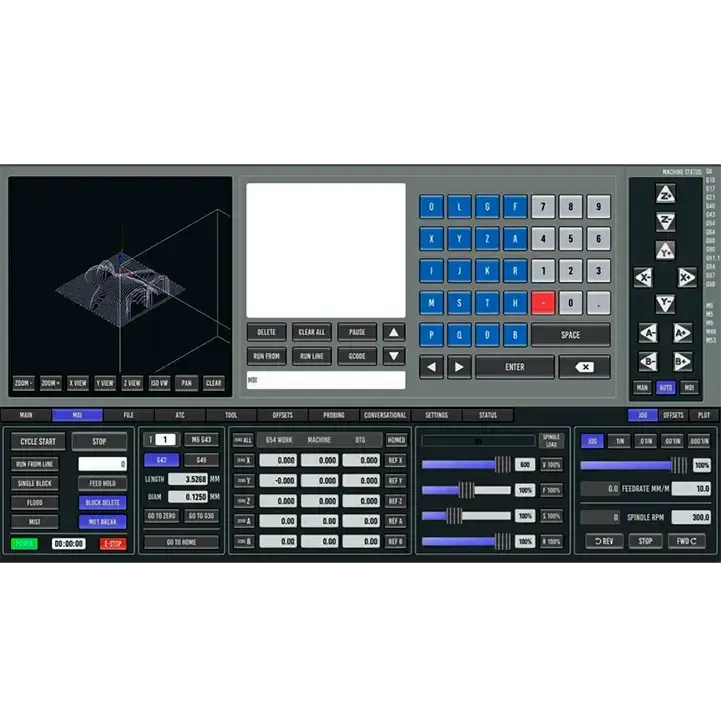

Система управления
LinuxCNC
-
- Система управления станком BEAVERMILL Mini основана на Linux cnc - открытом программном обеспечении с удобным интутивно-понятным интерфейсом. Она позволяет легко и быстро производить обработку, выполнять привязку инструмента и заготовки, менять инструмент и выполнять различные операции со станком.
- Система управления дает возможность работать в трехосевом режиме для обработки геометрически простых форм, а также в четырех- и пятиосевом режиме для выполнения сложных операций.
Шпиндель
Станок комплектуется шпинделями, которые предназначены для разных целей.
Высокоскоростные шпиндели мощностью 24 000 об/мин и 60 000 об/мин широко применяются в области обработки ювелирных изделий, часовой промышленности, при производстве клише и других сферах, где необходима обработка микрофрезами на производительных режимах.
Универсальный шпиндель 15 000 об/мин с высоким крутящим моментом применяется в области приборостроения, машиностроительного прототипирования, протезирования. Позволяет обрабатывать множество материалов, от пластика до титана.
Все шпиндели оснащены функцией принудительного жидкостного охлаждения для сокращения тепловых деформаций и обеспечения стабильной работы 24/7.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- ХАРАКТЕРИСТИКИ СТОЛОВ
-
Трехосевая версия
-

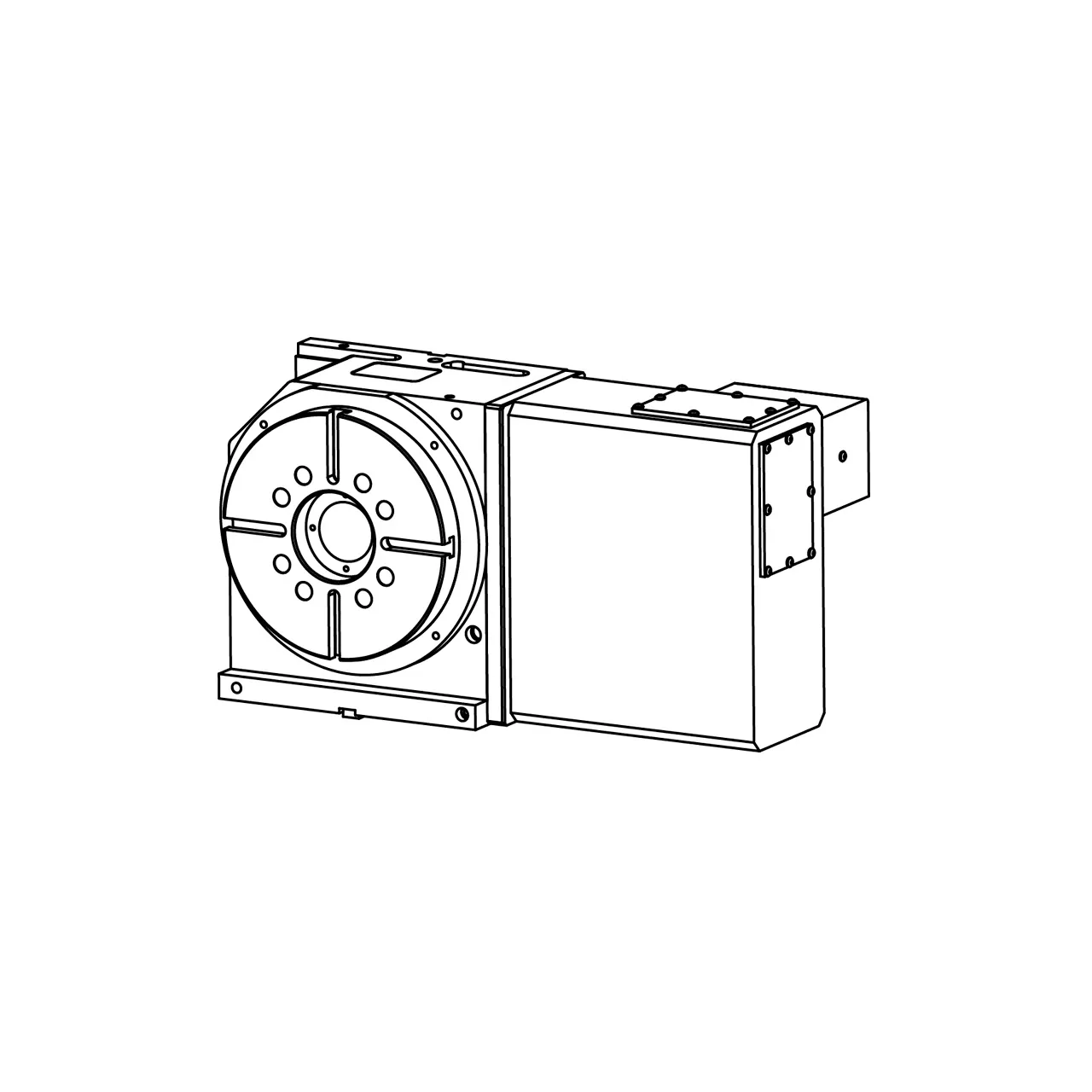

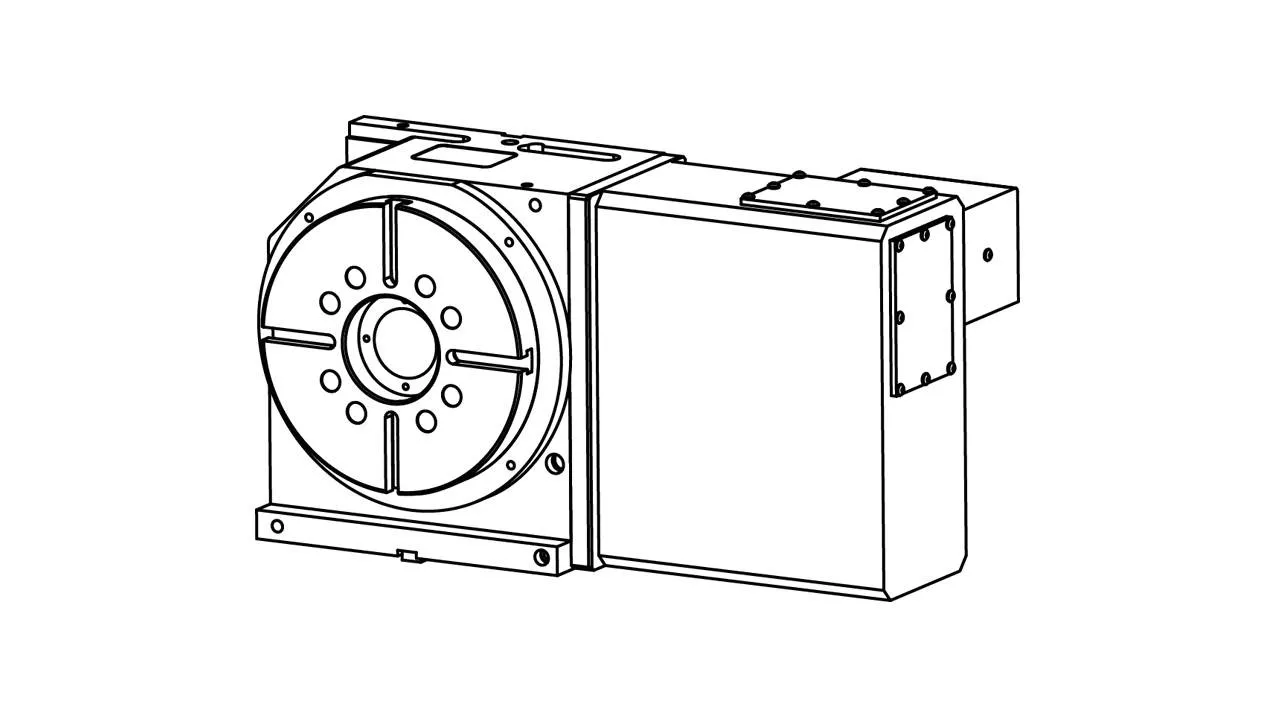

Четырехосевая версия
-

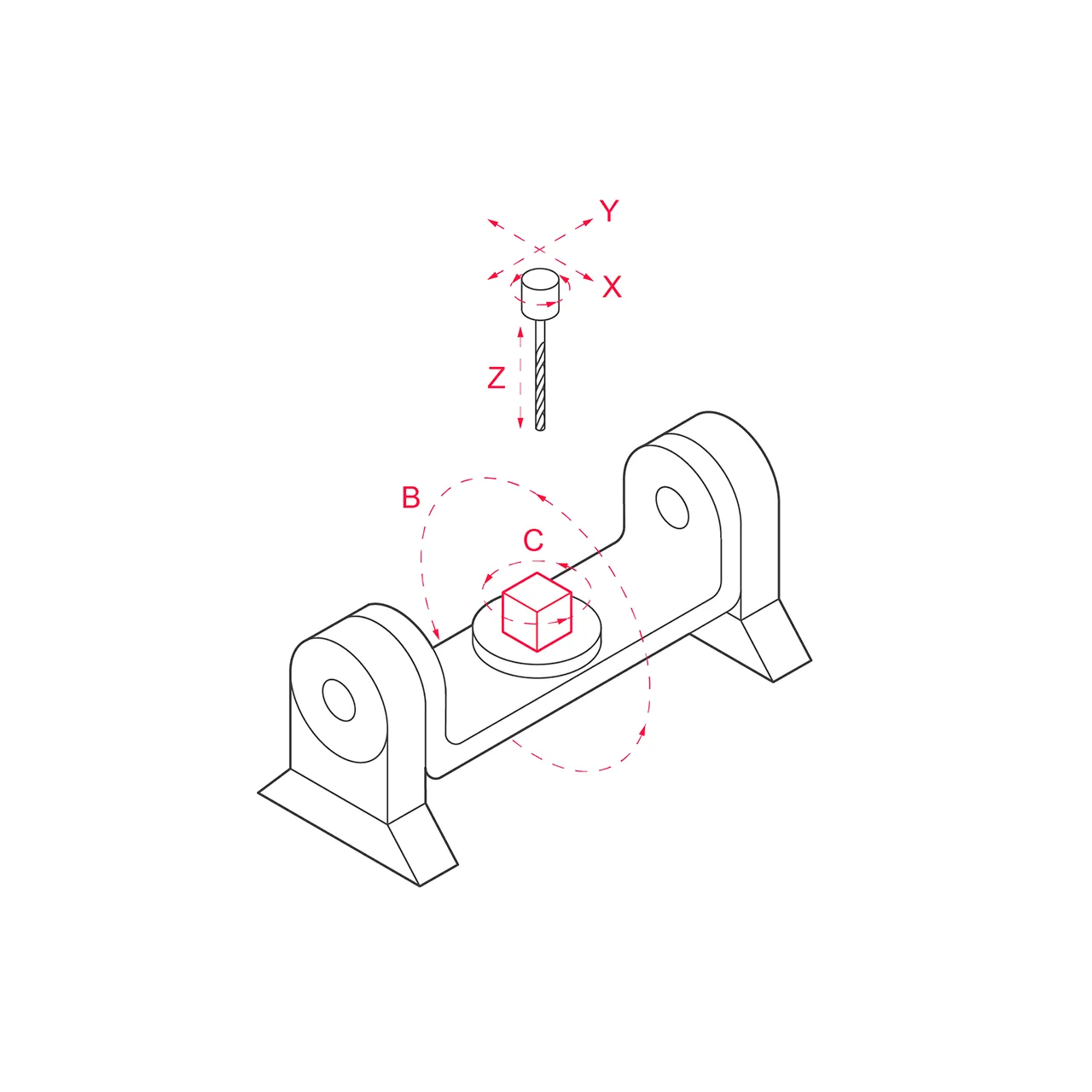

Пятиосевая версия
Размер 420х400 мм.
Т-образные пазы (количество х размер) 6х12 мм.
Максимальная нагрузка на стол 100 кг.
Диаметр планшайбы 160 мм.
Максимальная скорость вращения 220 °/с.
Максимальная масса детали 20 кг.
Максимальная длина детали 200 мм.
Диаметр планшайбы 160 мм.
Максимальная высота заготовки 150 мм.
Повторяемость позиционирования 30’.
Максимальная скорость вращения 220 °/с.
Максимальная масса заготовки 10 кг.
ТРЕБОВАНИЯ К МЕСТУ УСТАНОВКИ
