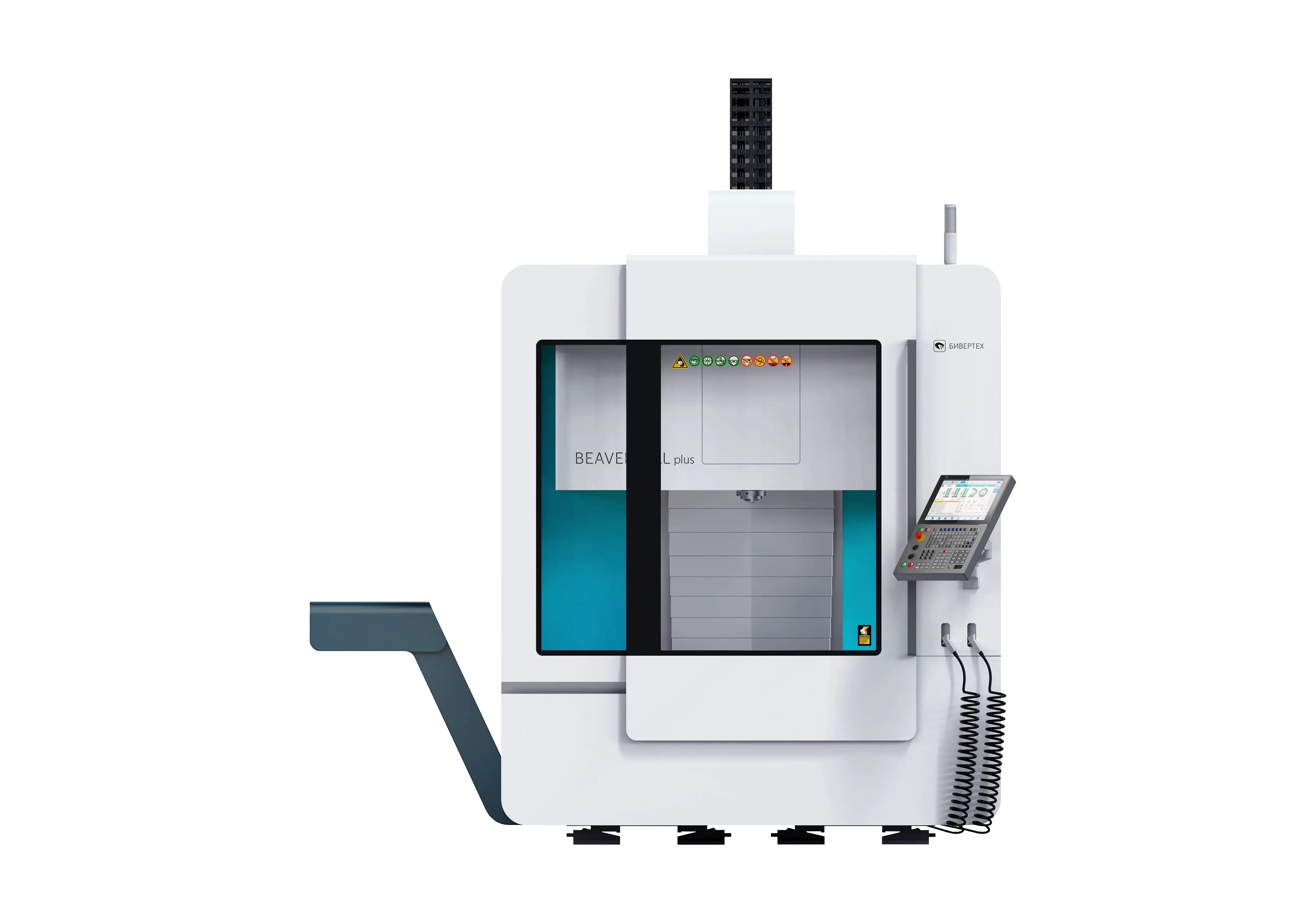

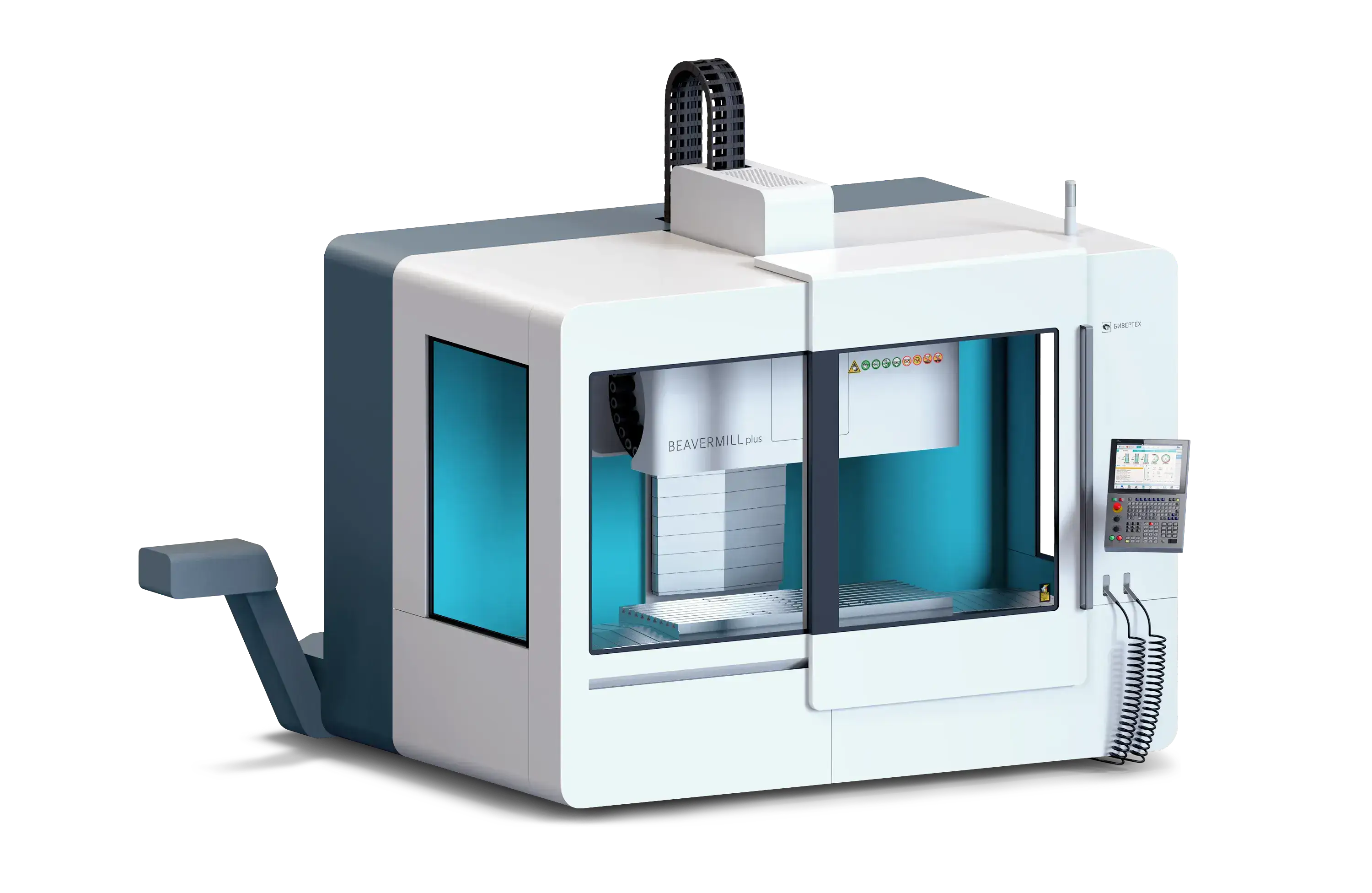

BEAVERMILL PLUS

ФРЕЗЕРНЫЙ СТАНОК С ЧПУ

BEAVERMILL PLUS

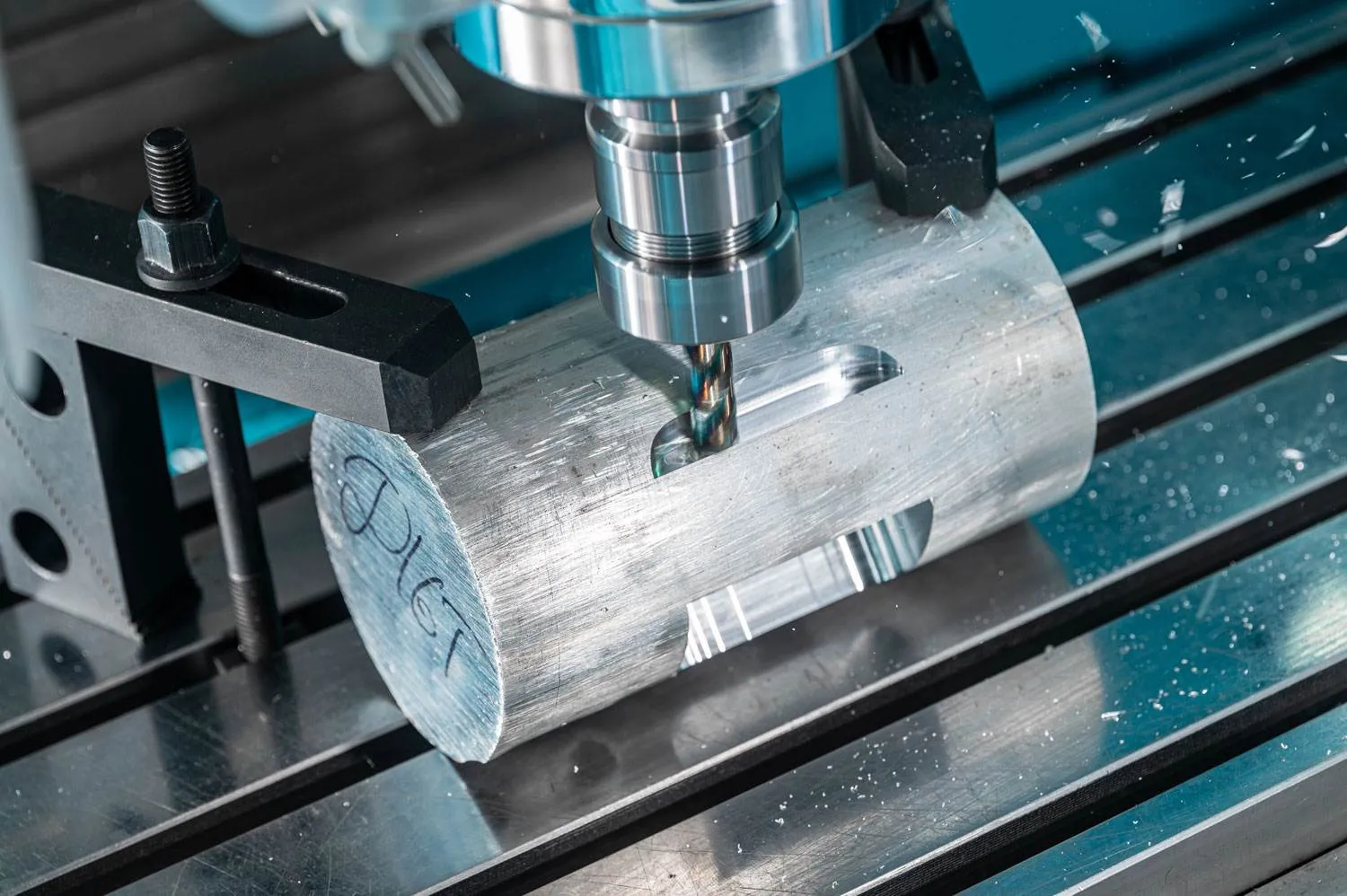

Станок BEAVERMILL разработан для большинства типовых операций по металлообработке и может быть использован в аэрокосмической, автомобильной, электронной, медицинской и других отраслях промышленности.

Станок BEAVERMILL разработан для большинства типовых операций по металлообработке и может быть использован в аэрокосмической, автомобильной, электронной, медицинской и других отраслях промышленности.

  • Модель PLUS 800

    Ось X – 800, ось Y – 600, ось Z – 600, размеры 1050 х 600 мм

  • Модель PLUS 1100

    Ось X – 1100, ось Y – 600, ось Z – 600, размеры 1300 х 600 мм

  • Модель PLUS 1400

    Ось X – 1400, ось Y – 600, ось Z – 600, размеры 1600 х 600 мм

  • Шпиндель с прямым приводом

    11 кВт, 12 000 об/мин, BT40/SK40

  • Автосмена инструмента

    24 позиции, тип – рука

Размер станка

СТАНОК        X                 Y               Z               РАЗМЕР СТОЛА

PLUS 800       800 мм      600 мм    600 мм    1050x600 мм

PLUS 1100     1100 мм    600 мм    600 мм    1300x600 мм

PLUS 1400     1400 мм    600 мм    600 мм    1600x600 мм

СТАНОК        X                 Y               Z               РАЗМЕР СТОЛА

PLUS 800       800 мм      600 мм    600 мм    1050x600 мм

PLUS 1100     1100 мм    600 мм    600 мм    1300x600 мм

PLUS 1400     1400 мм    600 мм    600 мм    1600x600 мм

СТАНОК        X                 Y               Z               РАЗМЕР СТОЛА

PLUS 800       800 мм      600 мм    600 мм    1050x600 мм

PLUS 1100     1100 мм    600 мм    600 мм    1300x600 мм

PLUS 1400     1400 мм    600 мм    600 мм    1600x600 мм

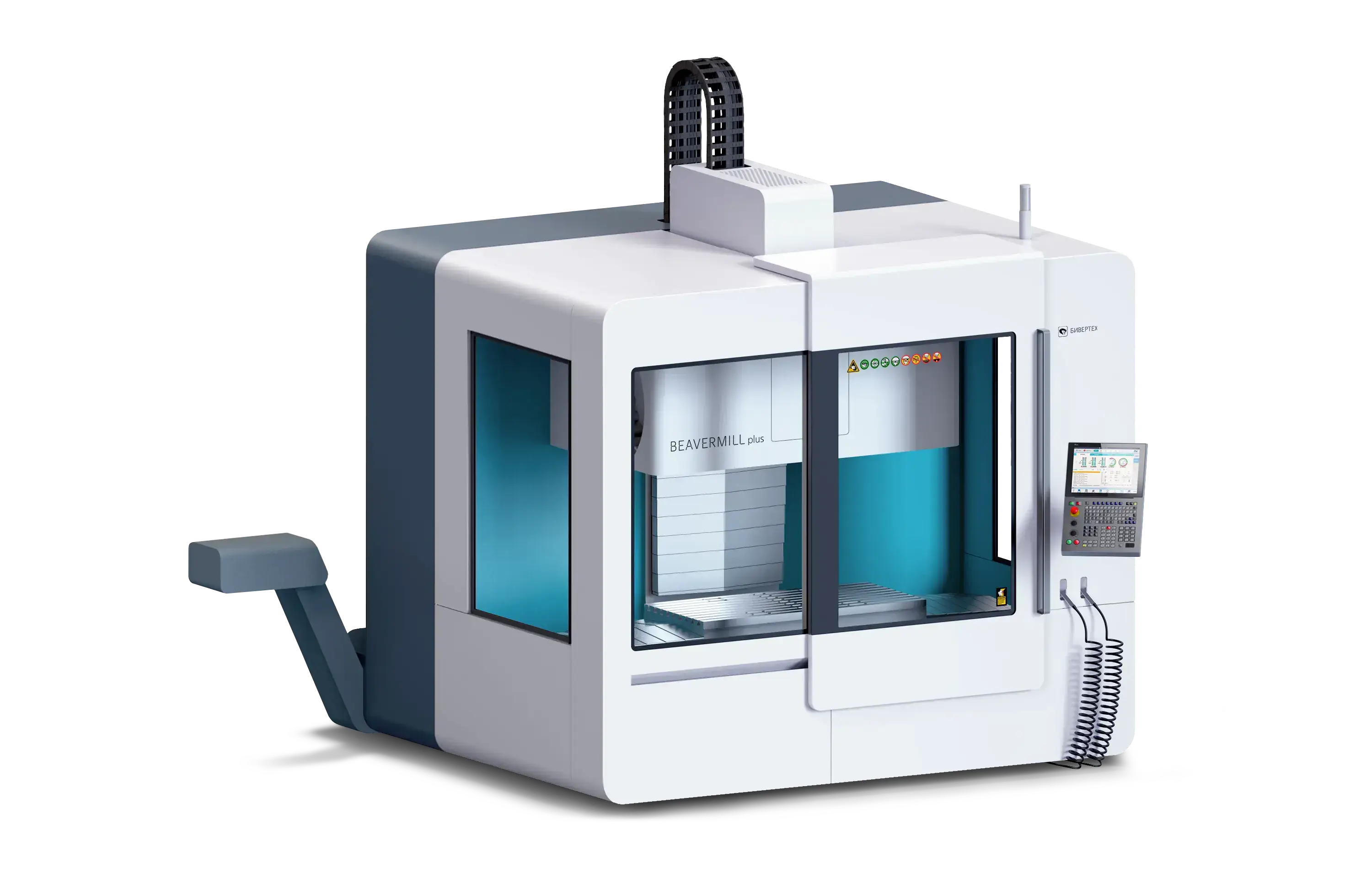

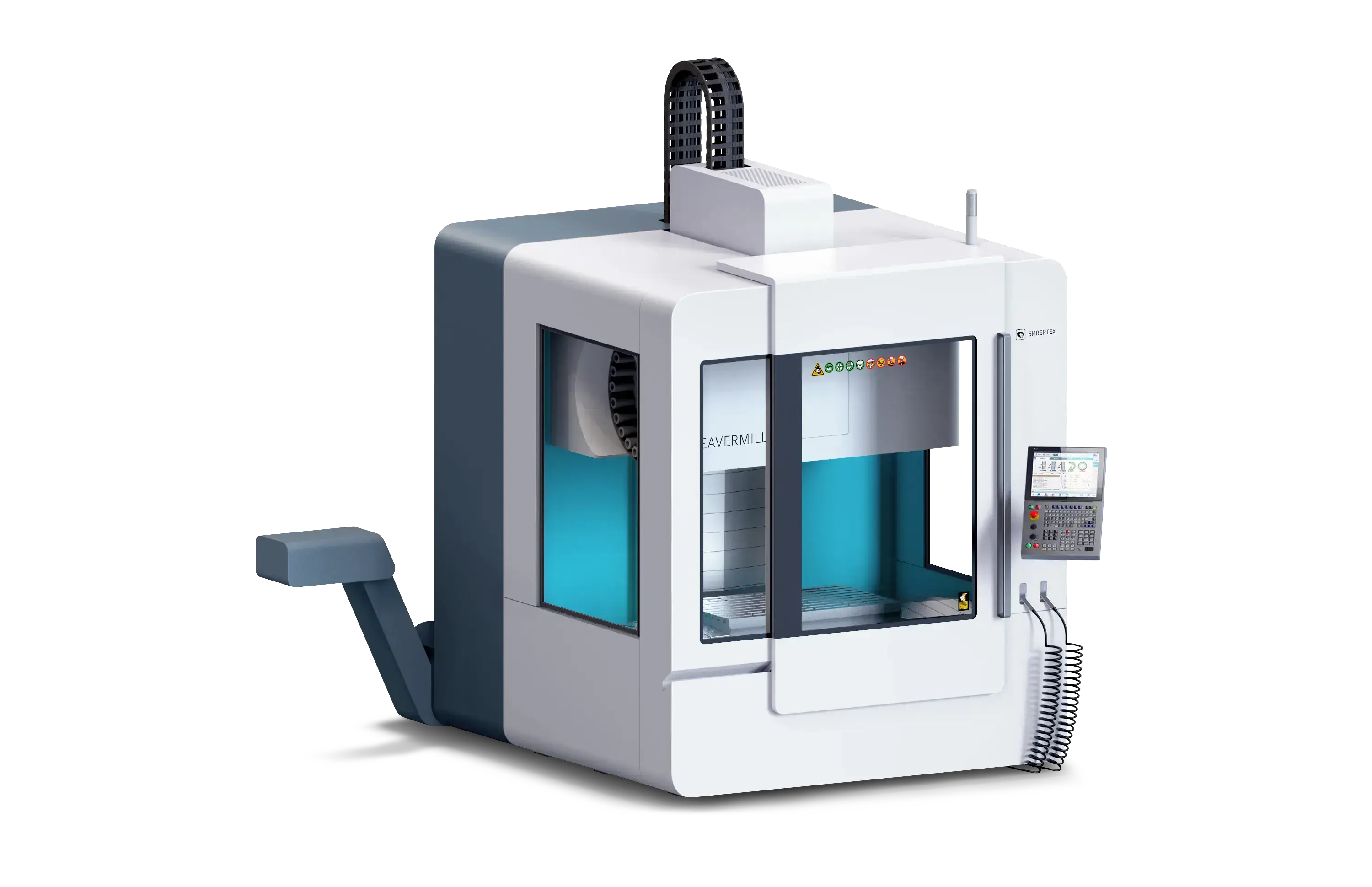

Конфигурация

Базовая комплектация.

Четырехосевая конфигурация комплектуется поворотным столом диаметром 255 мм (четвертая ось). Она позволяет вести непрерывную обработку детали с четырех сторон.

Наклонно-поворотный стол диаметром 350 мм (пятая ось) позволяет вести непрерывную обработку изделия с пяти сторон и изготавливать детали сложной формы. Оснащен мощными приводами и тормозами для обработки деталей со сложной геометрией в режиме 24/7.

Точность

Стандартная версия станка является базовой. Обладает нормальной точностью в соответствии с ГОСТ 17734-88. Подходит для производств с частыми переналадками, а также для задач общего машиностроения.

Повторяемость позиционирования: ±6 мкм/

Прецизионная версия комплектуется интеллектуальной системой компенсации, которая компенсирует тепловые деформации, вызванные изменением температуры в цеху и нагревом структурных частей станка при энергоемких режимах обработки. Обладает повышенной точностью в соответствии с ГОСТ 17734-88. Опция подходит для производств, которые занимаются обработкой деталей повышенной точности.

Повторяемость позиционирования: ±4 мкм.

Ультрапрецизионная версия комплектуются оптическими линейными энкодерами. Они обеспечивают замкнутую обратную связь и введение автоматических коррекций для достижения точного пространственного положения осей. Система особенно актуальна для производства деталей повышенной точности, а также для серийного производства. Станок обладает повышенной точностью в соответствии с ГОСТ 17734-88, а также более высокой повторяемостью позиционирования.

Повторяемость позиционирования: ±2 мкм/

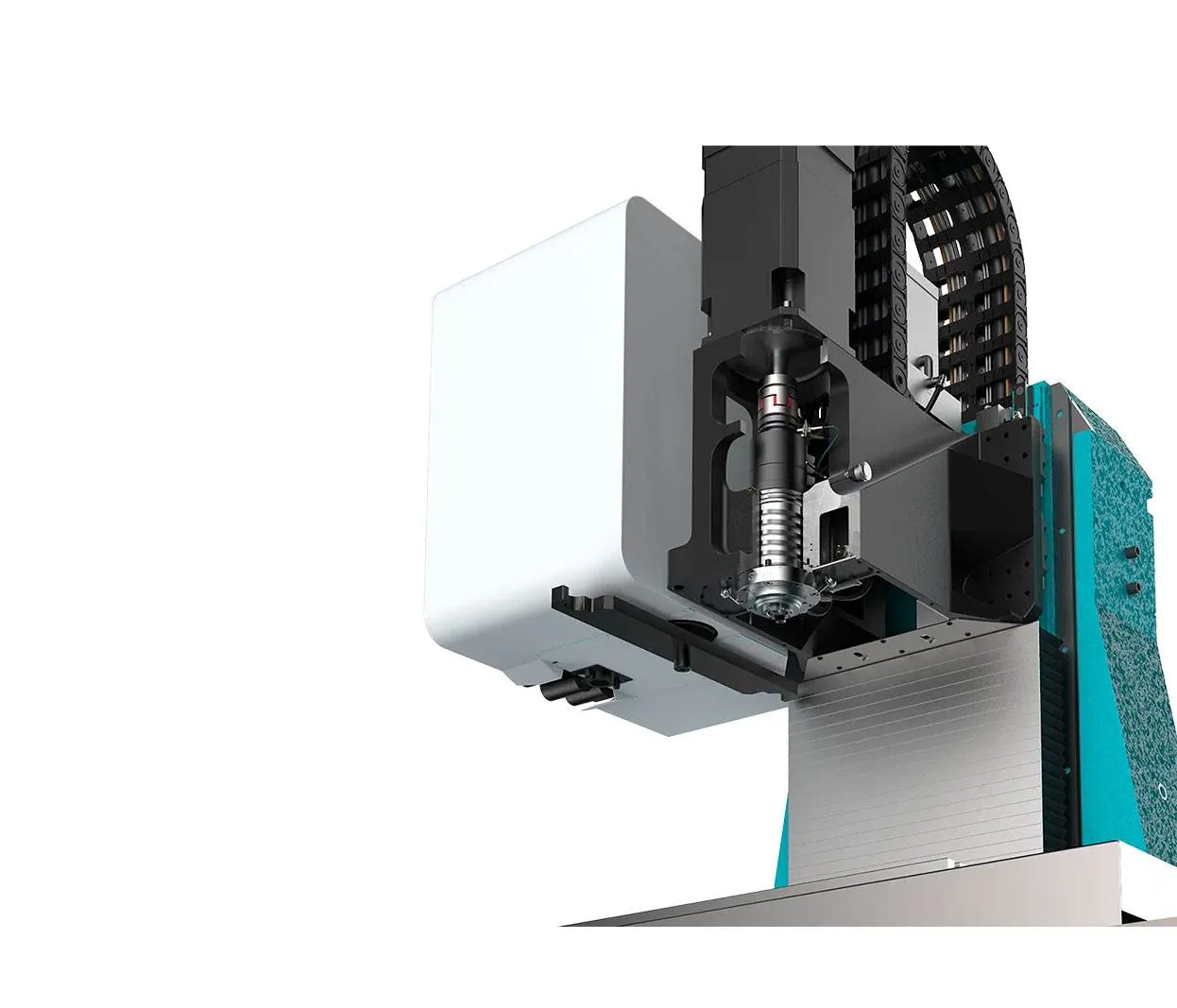

ШПИНДЕЛЬНЫЙ УЗЕЛ

Шпиндель с прямым приводом BT40, максимальной скоростью 12 000 об/мин и мощностью 11 кВт универсален для обработки любых материалов, от пластика до титана. Оптимален как для опытного, так и для серийного производства.

Шпиндель с прямым приводом BT40, максимальной скоростью 12 000 об/мин и мощностью 11 кВт универсален для обработки любых материалов,от пластика до титана. Оптимален как для опытного, так и для серийного производства.

Функция подачи СОЖ через шпиндель позволяет обрабатывать глубокие карманы фрезами и глубокие отверстия сверлами эффективнее за счет оптимального вывода стружки.

Высокоскоростной шпиндель HSK63 с максимальной скоростью 20 000 об/мин и мощностью 26 кВт подходит для работы с труднообрабатываемыми металлами, такими как нержавеющая сталь, титан, жаропрочные сплавы, в условиях опытного и серийного производства.

Возможна установка других типов шпинделей в соответствии со специфическими задачами и запросами. Свяжитесь с нами для индивидуального подбора оптимального решения.

АКСЕССУАРЫ И ОПЦИИ
Система привязки заготовки
Беспроводной щуп производит привязку заготовки с точностью 1 мкм во всех направлениях. Наработка на отказ - более 1 миллиона циклов. Время работы от батареи - до 2-х лет.

Система привязки инструмента PLUS
Датчик позволяет измерять длину и диаметр инструмента, а также определять сломанный инструмент. Точность измерения - 1 мкм.

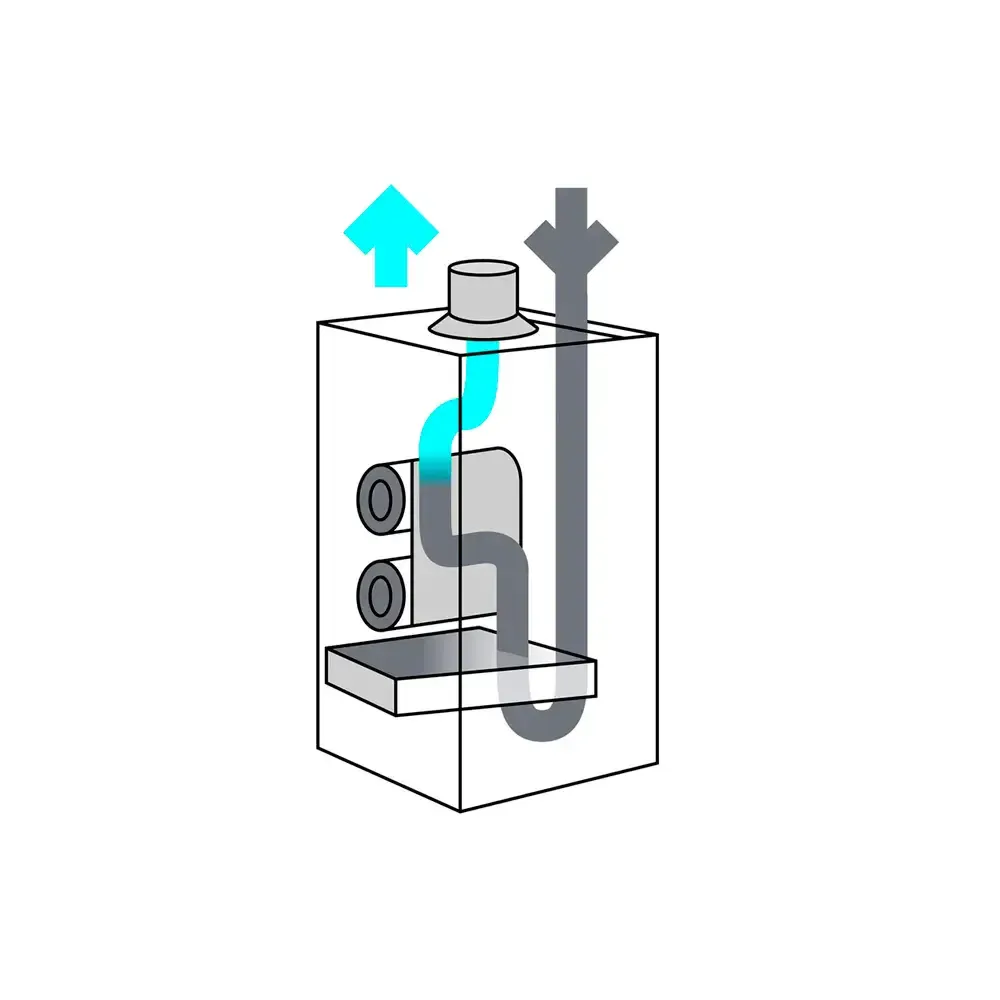

Система удаления паров сож PLUS
Система фильтрации и удаления паров СОЖ и масла очищает воздух в рабочей камере. Это позволяет сократить продолжительность технического обслуживания станка и предотвратить загрязнение воздуха в производственном помещении.
Интеграция промышленных роботов
Система автоматического открывания дверей позволяет выполнить интеграцию промышленных роботов и коботов, что позволяет повысить эффективность производства.
Система привязки заготовки
Беспроводной щуп производит привязку заготовки с точностью 1 мкм во всех направлениях. Наработка на отказ - более 1 миллиона циклов. Время работы от батареи - до 2-х лет.

Система привязки инструмента PLUS
Датчик позволяет измерять длину и диаметр инструмента, а также определять сломанный инструмент. Точность измерения - 1 мкм.
Система удаления паров сож PLUS
Система фильтрации и удаления паров СОЖ и масла очищает воздух в рабочей камере. Это позволяет сократить продолжительность технического обслуживания станка и предотвратить загрязнение воздуха в производственном помещении.
Интеграция промышленных роботов
Система автоматического открывания дверей позволяет выполнить интеграцию промышленных роботов и коботов, что позволяет повысить эффективность производства.
Доставка и пусконаладка
Стоимость доставки и пусконаладки рассчитывается индивидуально.
Доставка и пусконаладка
Стоимость доставки и пусконаладки рассчитывается индивидуально.
Отгрузка станка происходит с нашего производства в Москве.
