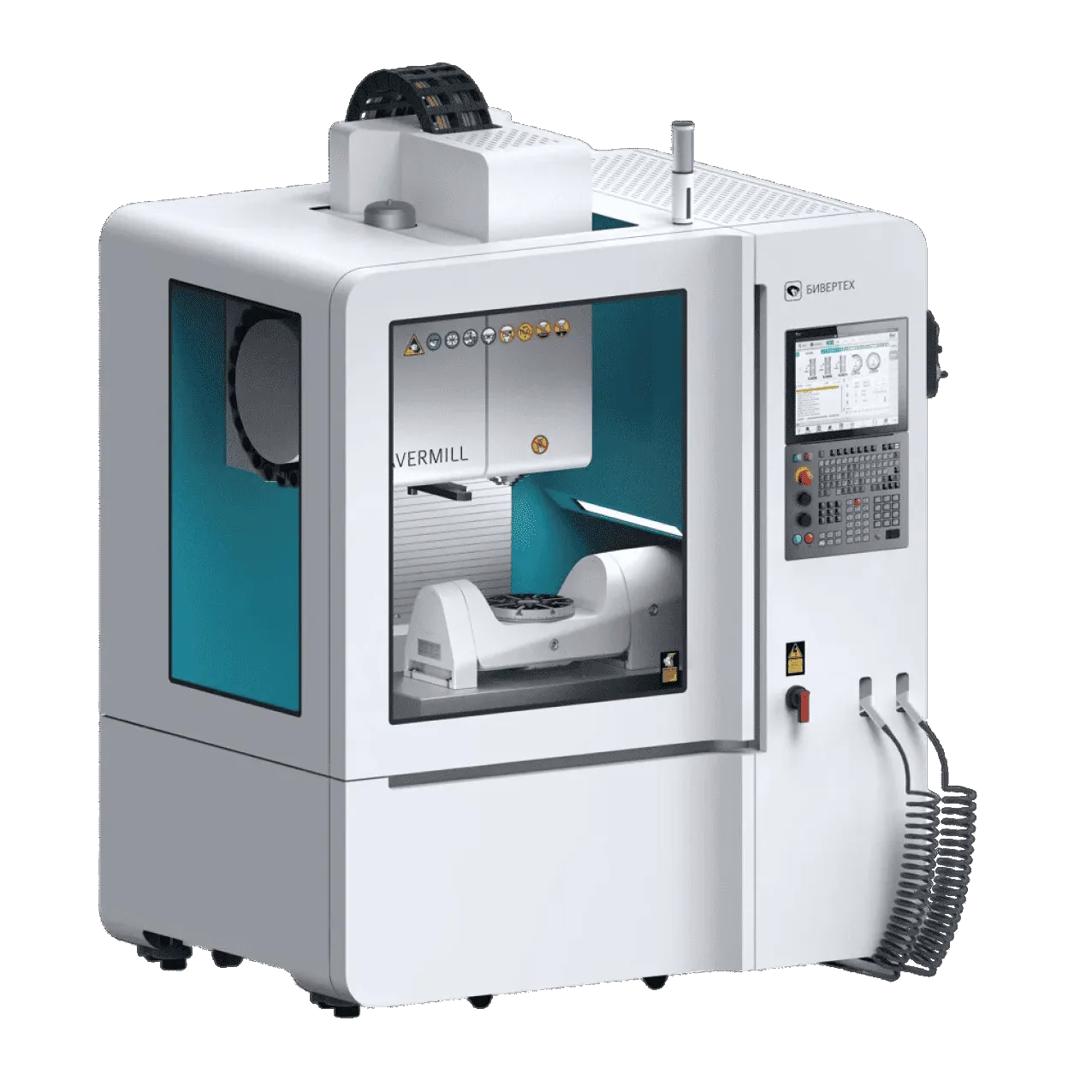

BEAVERMILL 5 осей
BEAVERMILL 5 осей
Пятиосевой обрабатывающий центр для обработки металлов BEAVERMILL повышенной точности. Обеспечивает одновременную высокоточную пятиосевую обработку алюминиевых сплавов, нержавеющей стали, титана и прочих металлов.
-
Рабочие габариты, мм (Ш × Г × В), мм
1306 × 2100 × 2650
-
Транспортировочные габариты, мм (Ш × Г × В)
1306 × 1855 × 2250
-
Масса основного оборудования, кг*
2 500
-
Диаметр планшайбы, мм
Ø250
-
Перемещения по осям X, Y, Z, мм
500/350/420
-
Количество инструментов, шт
24
-
Объем бака СОЖ, л
130
-
________________
-
*Масса оборудования может изменяться в зависимости от комплектации
Точность
По параметрам точности соответствует международному стандарту ISO 230.

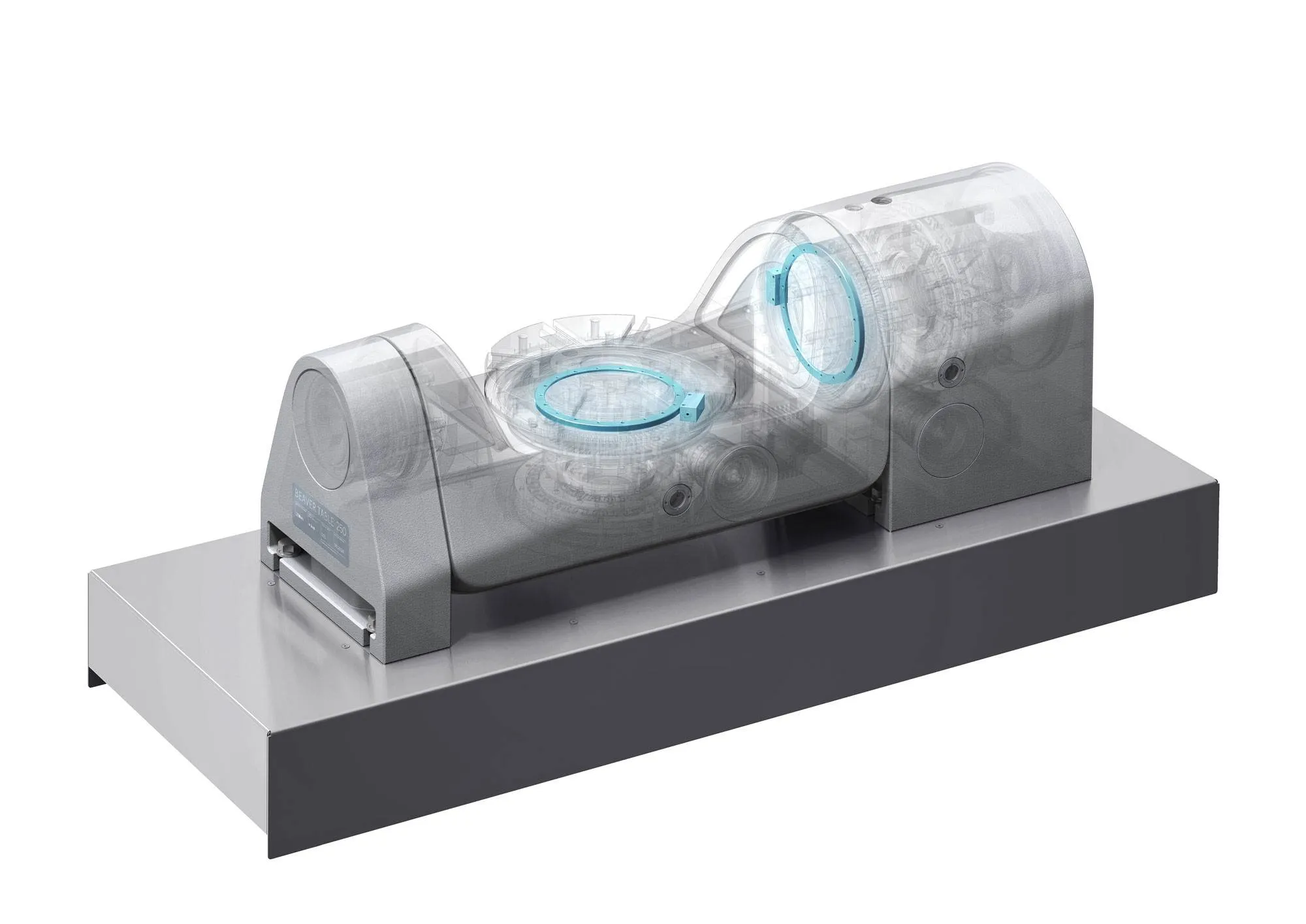

Ультрапрецизионная версия комплектуются оптическими линейными и угловыми энкодерами. Они обеспечивают замкнутую обратную связь и введение автоматических коррекций для достижения точного пространственного положения осей. Система особенно актуальна для производства точных деталей в помещениях без термостабилизации, а также для серийного производства.

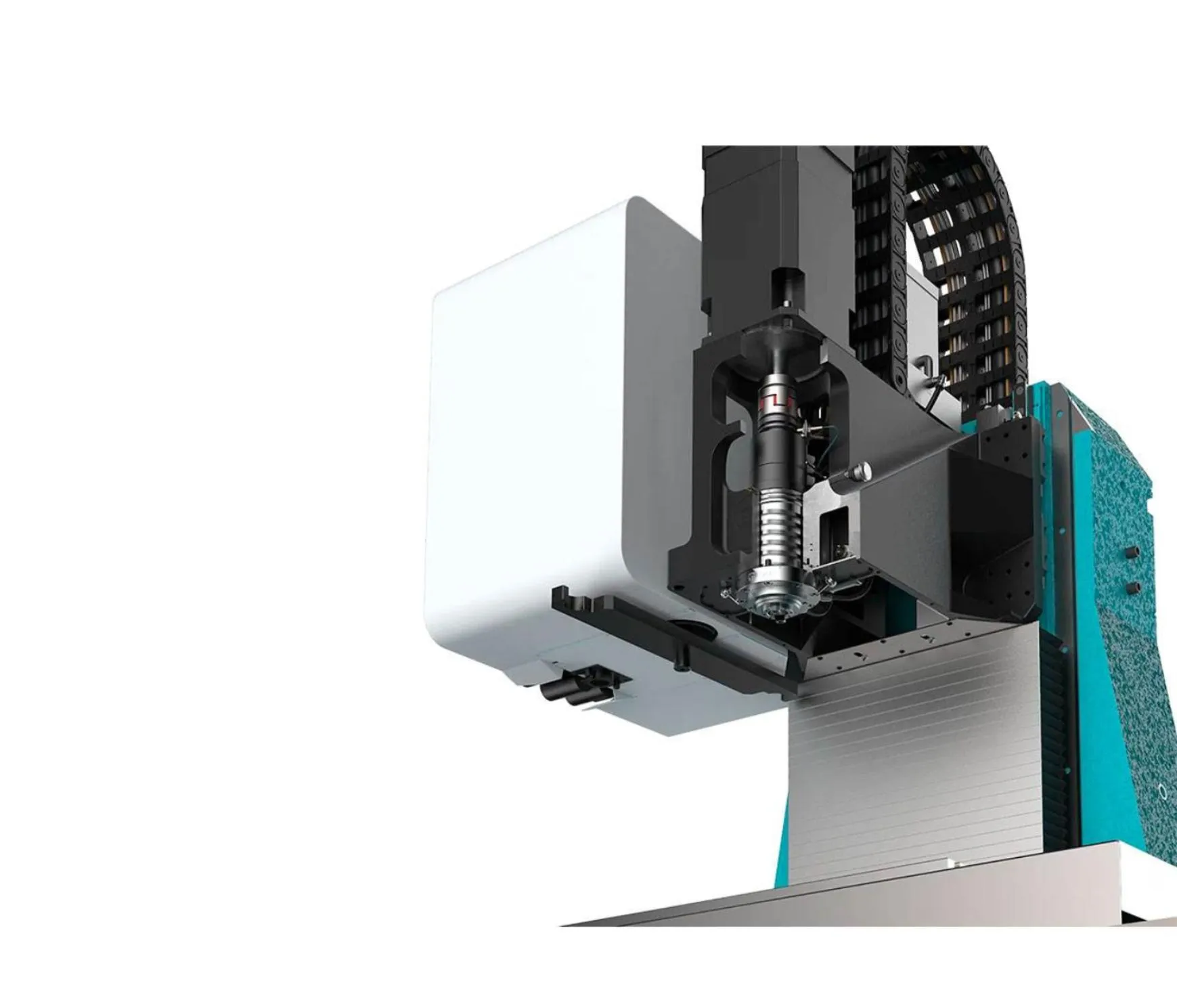

ШПИНДЕЛЬНЫЙ УЗЕЛ
Тип привода — Прямой
Тип инструментального конуса — ВТ30 / BBT30
Макс. скорость, об/мин — 12 000
Ном. скорость, об/мин — 1 500
Крутящий момент, Н·м — 52,5
Мощность, кВт — 8,25
Тип привода — Мотор-шпиндель
Тип инструментального конуса — ВТ30
Макс. скорость, об/мин — 30 000
Ном. скорость, об/мин — 15 000
Крутящий момент, Н·м — 5
Мощность, кВт — 7,5
Тип привода — Прямой
Тип инструментального конуса — ВТ30 / BBT30
Макс. скорость, об/мин — 15 000
Ном. скорость, об/мин — 3 000
Крутящий момент, Н·м — 35
Мощность, кВт — 11

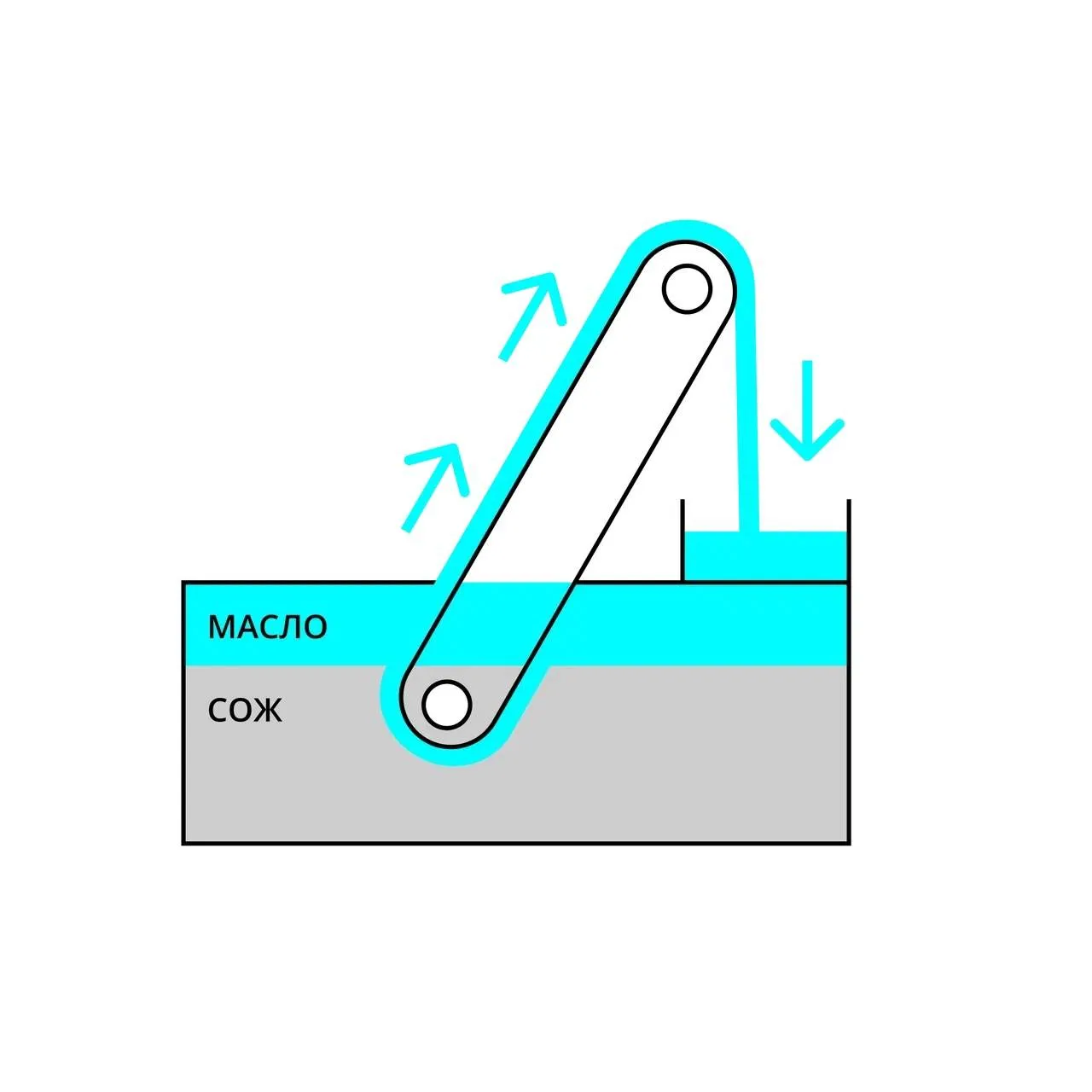

Если в работе станка предполагаются длительные простои, СОЖ, смешанная с маслом, портится. При наличии системы сепарации более 99% масла собирается в специальную емкость и полностью изолируется. Это позволяет кратно увеличить срок службы СОЖ.
