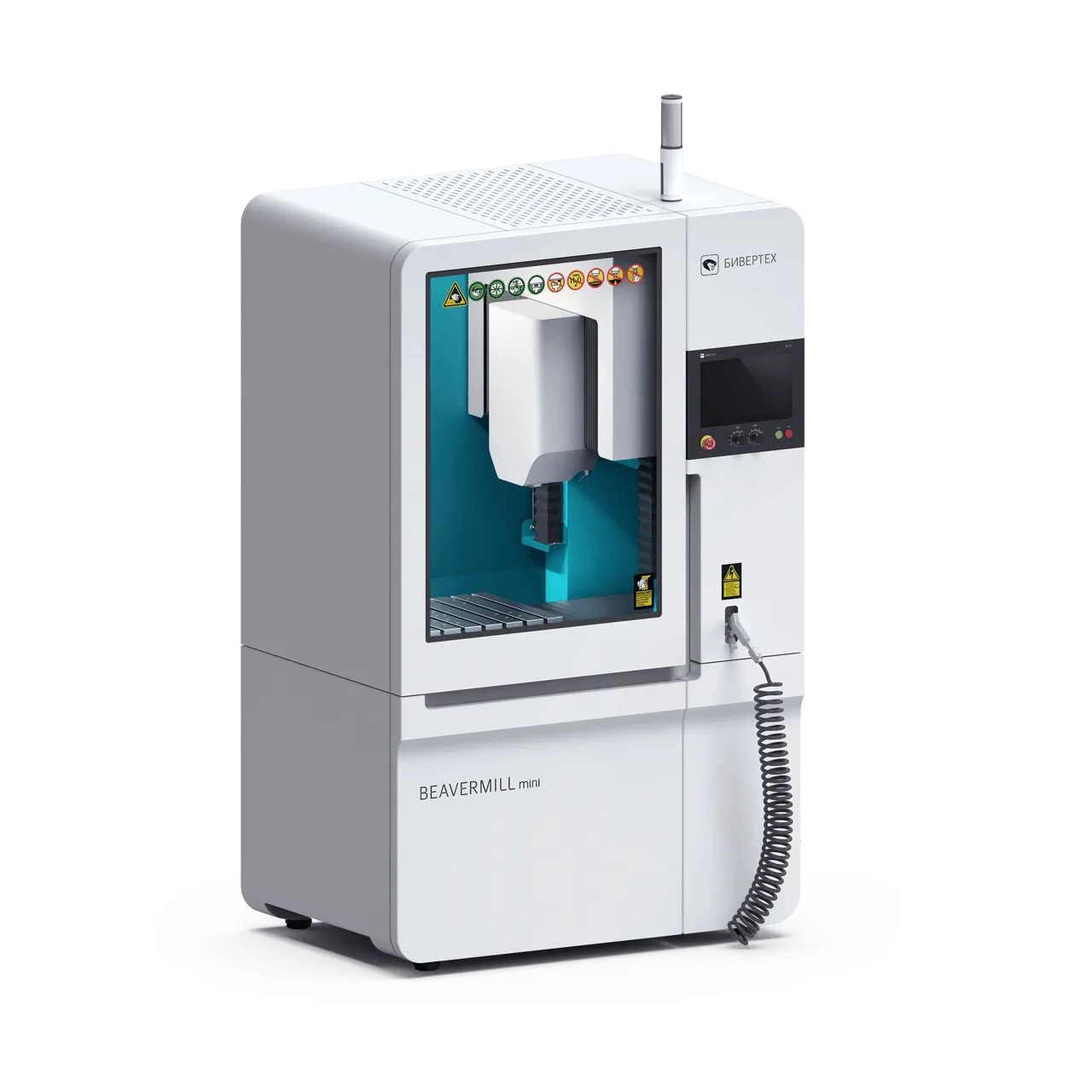

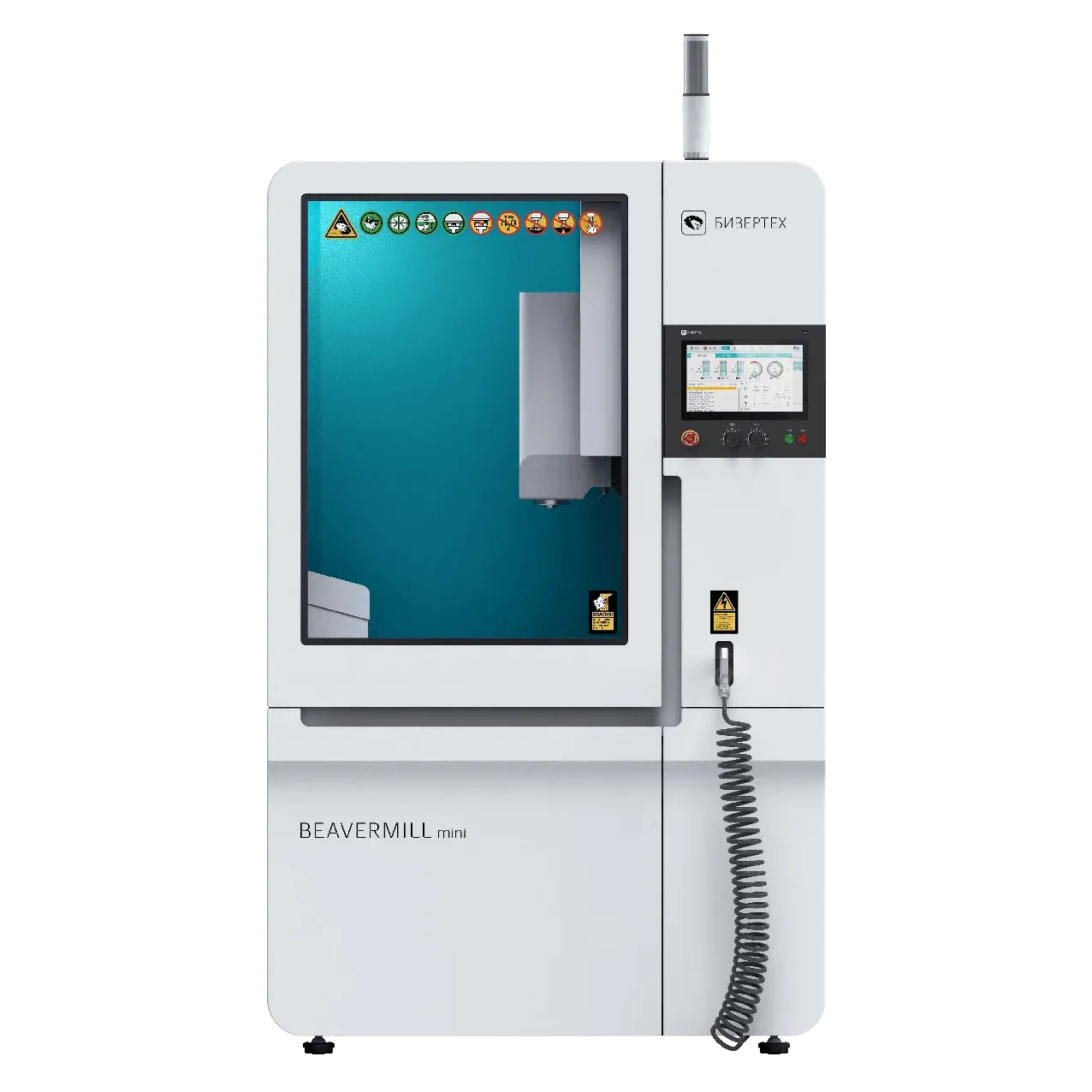

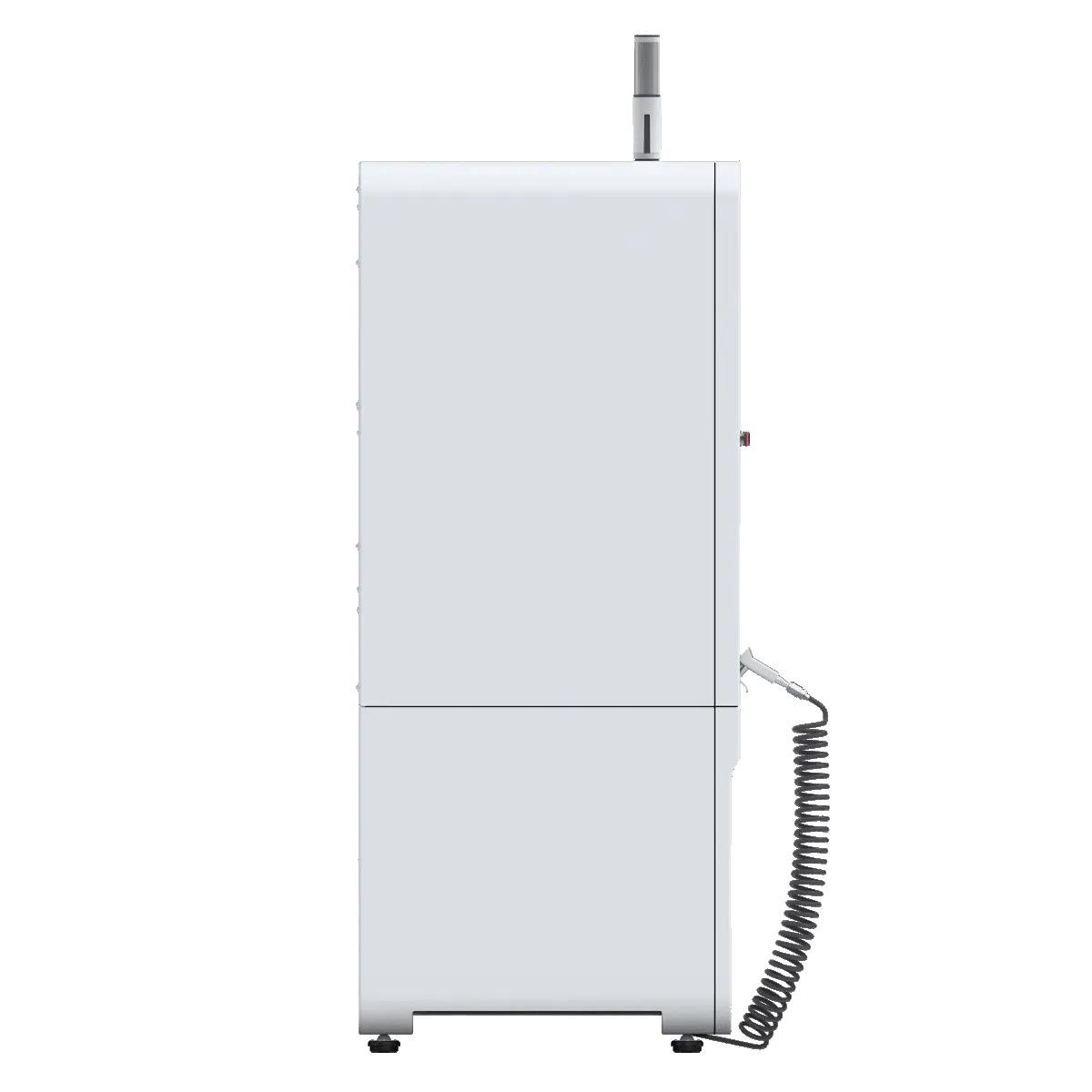

BEAVERMILL MINI

Фрезерный станок с ЧПУ

BEAVERMILL MINI

Ультракомпактный фрезерный станок с ЧПУ для обработки деталей из пластиков и металлов.

  • Рабочая зона x/y/z

    330/345/275 мм

  • Рабочий стол

    420/400 мм

  • Вес

    1000 кг*

  • Инструментальный конус

    iso 20/iso 10

  • Занимаемая площадь

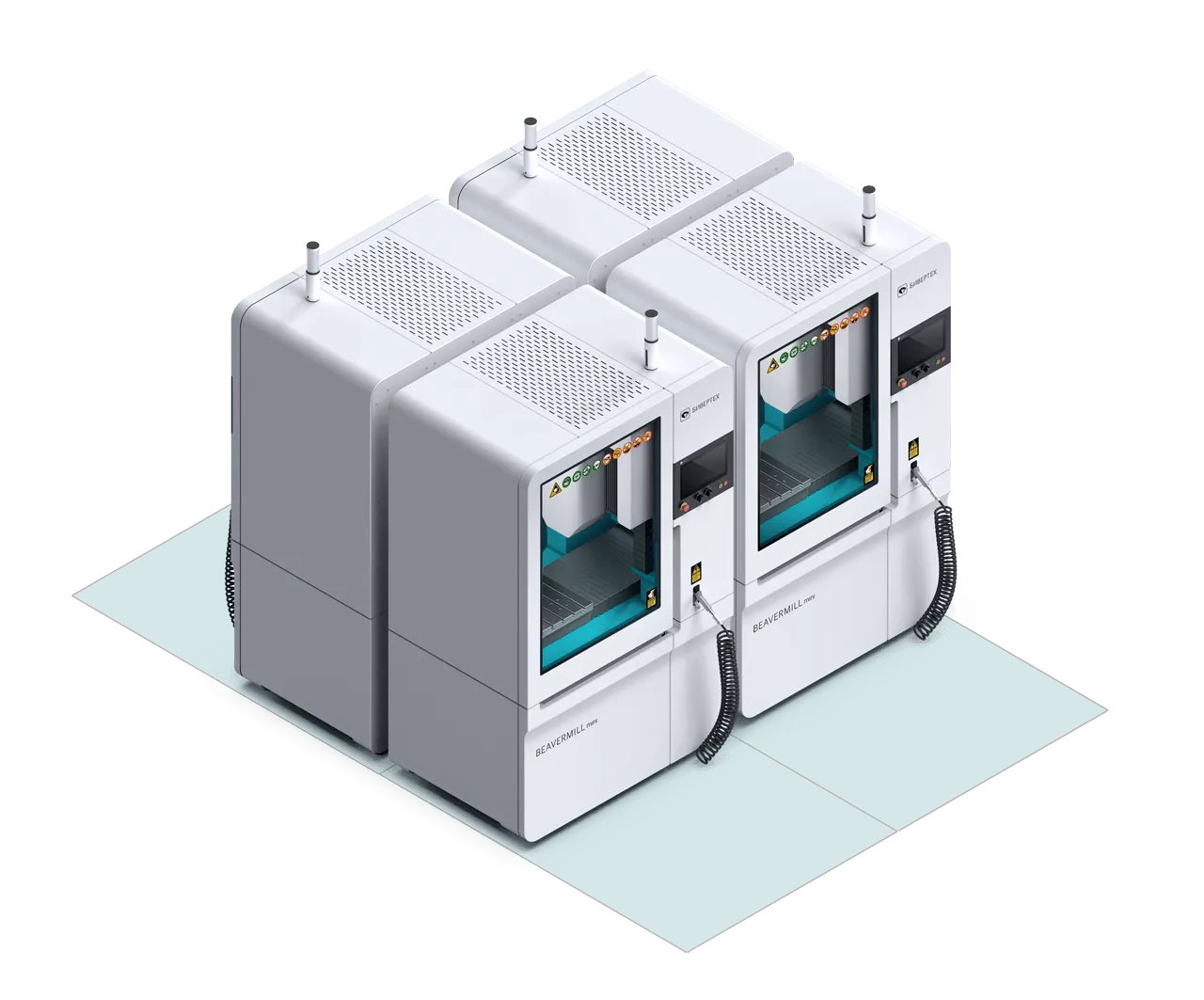

    1 м2

  • Автосмена инструмента

    14 позиций

  • *Вес зависит от комплектации станка, указан вес для стандартной версии без опций

Выбор версии

Стандартная версия - для использования в единичном производстве и образовательных целях. Позволяет обрабатывать детали из пластиков и цветных металлов. Станок обладает нормальной точностью в соответствии с ГОСТ 17734-88

Повторяемость позиционирования: ±6 мкм.
Скорость холостых перемещений: 10 м/мин.
Разрешающая способность: 1 мкм.
Электроподключение: 220 В.

*В данной версии недоступны четырех- и пятиосевая конфигурация.

Performance - для опытного, мелкосерийного производства и гравировки. Прецизионные ШВП и линейные направляющие, калибровка осей интерферометром гарантируют повышенную точность станка в соответствии с ГОСТ 17734-88.

Повторяемость позиционирования: ±3 мкм.
Разрешающая способность: 1 мкм.
Скорость холостых перемещений: 15 м/мин.
Электроподключение: 220/380 В

Ultra-performance - для производства точных деталей в опытном и серийном производтсве. Станок обладает особой точностью, которая превышает стандарты ISO 230 и ГОСТ 17734-88 и высокой динамикой ускорений, что позволяет эффективно производить детали на минимальной площади.

Повторяемость позиционирования: ±2 мкм
Разрешающая способность: 0,1 мкм
Скорость холостых перемещений: 30 м/мин
Электроподключение: 380 В

Тип конфигурации

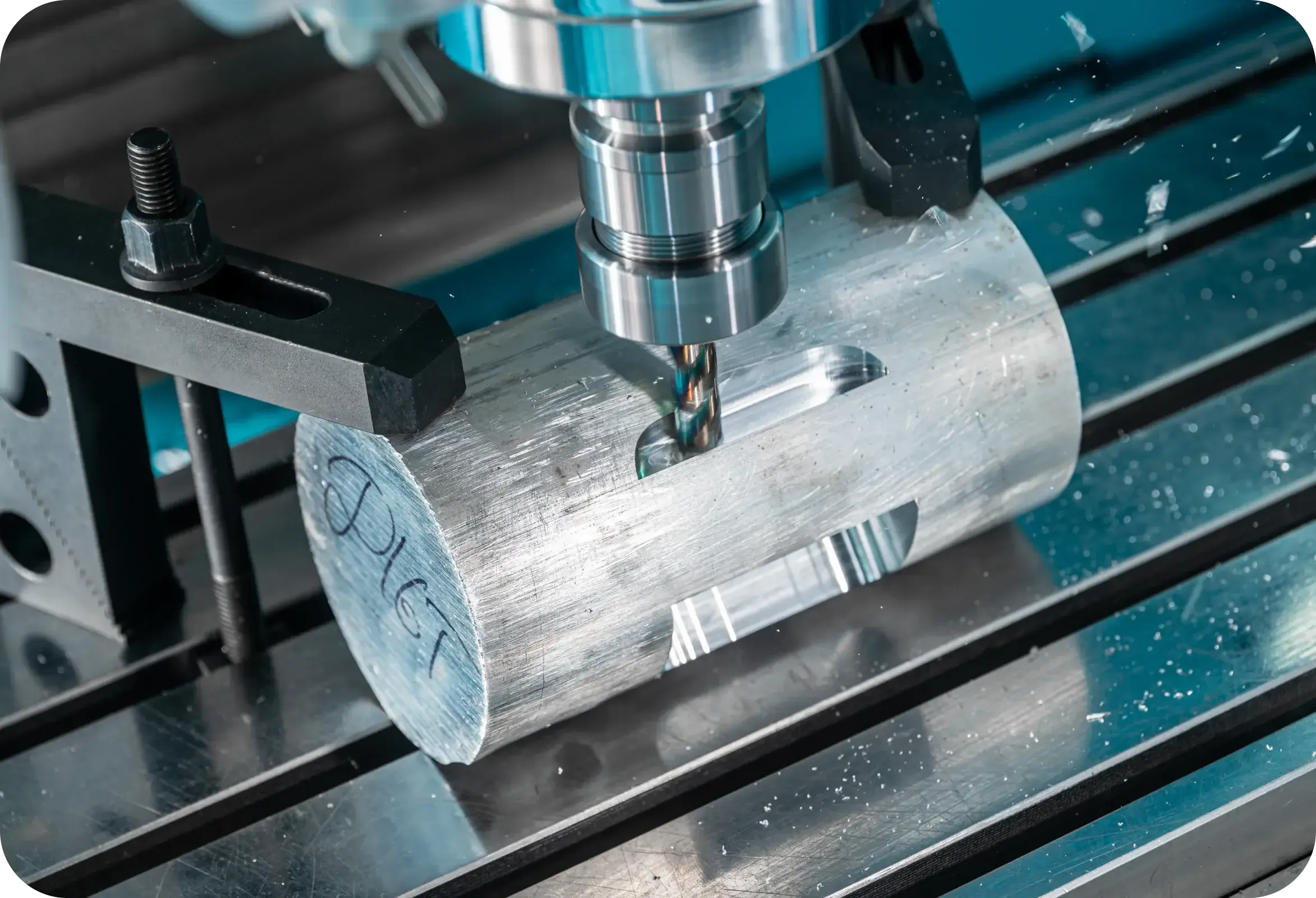

Трехосевая версия комплектуется столом 420х400 мм. Предназначена для разных типов работ: гравировки, резки, фрезерования, сверления металлов и пластиков.

Четырехосевая версия комплектуется поворотным столом диаметром 160 мм (четвертая ось). Он позволяет вести непрерывную обработку детали длиной до 200 мм с четырех сторон.

Четырех- и пятиосевые версии требуют электроподключения 380 В. Доступны только для Performance и Ultra-performance.

Пятиосевая версия комплектуется наклонно-поворотным столом диаметром 160 мм (пятая ось). Он позволяет вести непрерывную обработку и изготавливать детали сложной формы из пластиков и цветных металлов.

Диаметр планшайбы - 160 мм
Максимальная высота заготовки - 150 мм
Точность позиционирования поворотной оси - 25’
Точность позиционирования наклонной оси - 25’

Четырех- и пятиосевые версии требуют электроподключения 380 В. Доступны только для Performance и Ultra-performance.

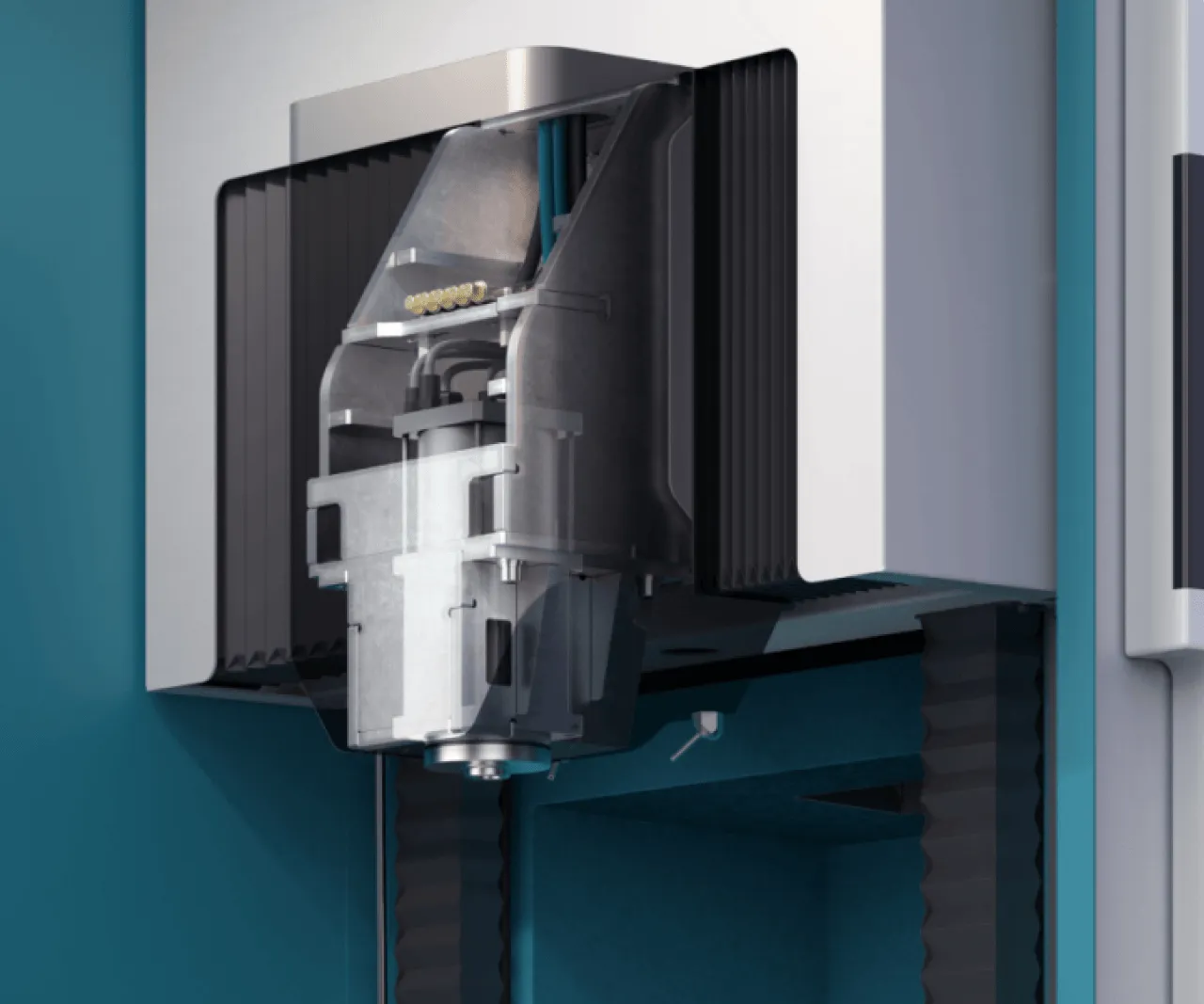

ШПИНДЕЛЬНЫЙ УЗЕЛ

Применяется для обработки широкого круга цветных металлов - алюминия, меди, бронзы и пластиков, от ABS до PEEK.

*Все шпиндели оснащены системой принудительного жидкостного охлаждения, что гарантирует стабильную работу 24/7.

Универсальный шпиндель для обработки различных материалов и фрезерования деталей из пластиков и металлов.

Крутящий момент 8 Н*м позволяет эффективно обрабатывать металлы фрезами диаметром до 10 мм.

*Доступно только для версий Performance и Ultra-performance.

**Все шпиндели оснащены системой принудительного жидкостного охлаждения, что гарантирует стабильную работу 24/7.

Высокоскоростной шпиндель для фрезерования и гравирования пластиков и цветных сплавов на производительных режимах обработки микрофрезами.

*Доступно только для версий Performance и Ultra-performance.

**Все шпиндели оснащены системой принудительного жидкостного охлаждения, что гарантирует стабильную работу 24/7.

АКСЕССУАРЫ И ОПЦИИ
Комплект подключения воздуха
Поставляем полный комплект для подключения воздуха к станку, который необходим для работы автоматической смены инструмента. Включает компрессор, необходимые трубки, фитинги и инструкцию по подключению.

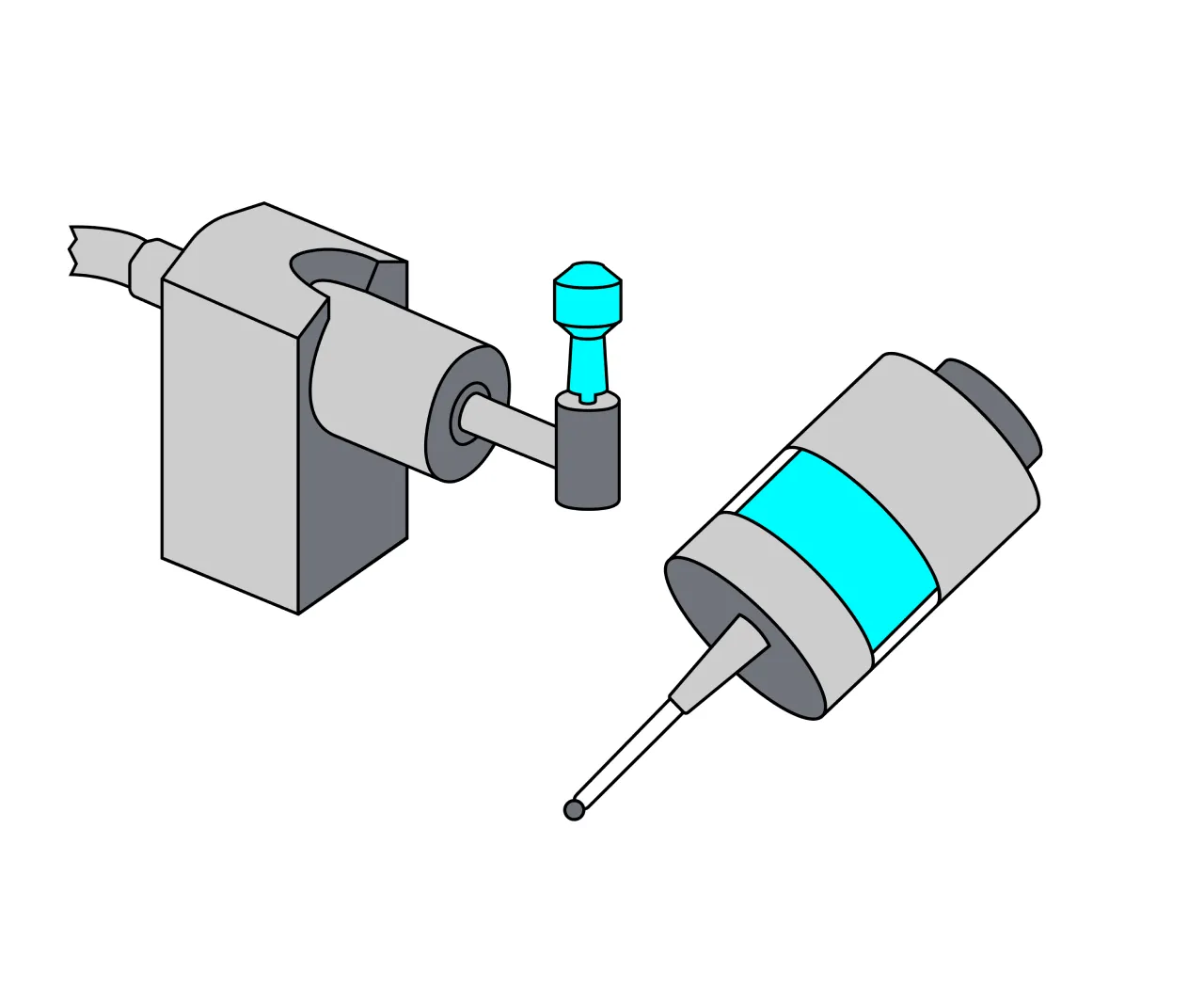

Система привязки заготовки и инструмента
Беспроводной щуп производит привязку заготовки с точностью 1 мкм во всех направлениях. Наработка на отказ - более 1 миллиона циклов. Время работы от батареи - до 2-х лет.
Вакуумный стол
Вакуумный стол позволяет надежно фиксировать плоские заготовки без дополнительной оснастки. Идеально подходит для обработки деталей типа полос и плит из пластиков и металлов.

При необходимости вакуумный стол можно легко снять и зафиксировать детали прижимами, тисками и другими способами к поверхности стола с Т-образными пазами.
Сепаратор масла
Система сепарации масла отделяет смазывающую жидкость от СОЖ. Вихревой поток, создаваемый вращением крыльчатки, очищает от масляной пленки не только зону вращения, но все пространство бака, что сохраняет чистоту СОЖ.

Если в работе станка предполагаются длительные простои, СОЖ, смешанная с маслом, портится. При наличии системы сепарации более 99% масла собирается в специальную емкость и полностью изолируется. Это позволяет кратно увеличить срок службы СОЖ.
Стартовый набор оснастки и инструмента
Набор включает базовый инструмент и оснастку для старта работы. В него входят различные фрезы, сверла, оправки и оснастка для крепления заготовок.
Технические жидкости
Концентрат СОЖ объемом Х литров и масло для системы автоматической смазки объемом Х литров.
Объем технических жидкостей рассчитан на 2 полных заправки, что позволит работать на станке не менее 6 месяцев при односменном графике работы
Система удаления паров сож MINI
Система фильтрации и удаления паров СОЖ и масла очищает воздух в рабочей камере. Это позволяет сократить продолжительность технического обслуживания станка и предотвратить загрязнение воздуха в производственном помещении.
Комплект подключения воздуха
Поставляем полный комплект для подключения воздуха к станку, который необходим для работы автоматической смены инструмента. Включает компрессор, необходимые трубки, фитинги и инструкцию по подключению.
Система привязки заготовки и инструмента
Беспроводной щуп производит привязку заготовки с точностью 1 мкм во всех направлениях. Наработка на отказ - более 1 миллиона циклов. Время работы от батареи - до 2-х лет.
Вакуумный стол
Вакуумный стол позволяет надежно фиксировать плоские заготовки без дополнительной оснастки. Идеально подходит для обработки деталей типа полос и плит из пластиков и металлов.

При необходимости вакуумный стол можно легко снять и зафиксировать детали прижимами, тисками и другими способами к поверхности стола с Т-образными пазами.
Сепаратор масла
Система сепарации масла отделяет смазывающую жидкость от СОЖ. Вихревой поток, создаваемый вращением крыльчатки, очищает от масляной пленки не только зону вращения, но все пространство бака, что сохраняет чистоту СОЖ.

Если в работе станка предполагаются длительные простои, СОЖ, смешанная с маслом, портится. При наличии системы сепарации более 99% масла собирается в специальную емкость и полностью изолируется. Это позволяет кратно увеличить срок службы СОЖ.
Стартовый набор оснастки и инструмента
Набор включает базовый инструмент и оснастку для старта работы. В него входят различные фрезы, сверла, оправки и оснастка для крепления заготовок.
Технические жидкости
Концентрат СОЖ объемом Х литров и масло для системы автоматической смазки объемом Х литров.
Объем технических жидкостей рассчитан на 2 полных заправки, что позволит работать на станке не менее 6 месяцев при односменном графике работы
Система удаления паров сож MINI
Система фильтрации и удаления паров СОЖ и масла очищает воздух в рабочей камере. Это позволяет сократить продолжительность технического обслуживания станка и предотвратить загрязнение воздуха в производственном помещении.
Доставка и пусконаладка
Стоимость доставки и пусконаладки рассчитывается индивидуально.
